Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した

認証
中国 Wuhan Tabebuia Technology Co., Ltd. 認証
オンラインです

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した
Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した

大画像 :  Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した

商品の詳細:
起源の場所: 中国
ブランド名: Luowave
モデル番号: X310
お支払配送条件:
最小注文数量: 1部分
価格: USD
パッケージの詳細: 紙箱\紙の箱
受渡し時間: 点の商品か30日
支払条件: T/T
供給の能力: 1部分

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した

説明
ハイライト:

USRP XシリーズX310

,

USRP usb SDRの高速

,

高速USRP usb SDR

ソフトウェアによって定義されるラジオUSRP-LW X310

プロダクト概観

USRP-LW X310は高性能、拡張可能な設計し、配置の次世代の無線通信システムのためのソフトウェアによって定義されるラジオ(SDR)のプラットホームである。ハードウェア アーキテクチャはDCをカバーする2つの延長帯域幅のドーター・ボード スロットを結合する–ベースバンドの帯域幅、多数の高速インターフェイス オプション(PCIeは、10 GigE、二重1 GigE二倍になる)、および便利なデスクトップか棚取付け可能な半全体の1U形式要素の大きくユーザー プログラム可能なKintex-7 FPGAの120までのMHzの6つのGHz。最高にクラスのハードウェア性能の提供に加えて、X310の開いた源のソフトウェア・アーキテクチャは多数の支えられた開発フレームワーク、参照の建築および開いた源のプロジェクトをそれを互換性があるようにする交差プラットホームUHDの運転者サポートに与える。

オペレーティング システム

Linux

Windows

開発フレームワーク

GNUのラジオ

Xilinx Vivado 2015.2の設計続き





高性能ユーザー プログラム可能なFPGA

USRP X310の中心で、XC7K410T FPGAは無線のfrontendsを含む装置内のすべての主要コンポーネント、ホスト インターフェイスおよびDDR3記憶間の高速結合性を提供する。UHDを与えられるデフォルトFPGAの中心はデジタル転換に機能ブロックすべてをおよび調整する転換、良頻度および他のDSP機能提供し他のUSRP装置と交換可能であるようにそれがしUHDの建築を使用する。開発者が注文DSPのブロックを組み込むことができる提供し、多数のUSRPと互換性がある支えた開発フレームワーク、参照の建築および開いた源のプロジェクトをように大きいKintex-7 FPGAは付加的なスペースを。



  USRP N210 USRP X300 USRP X310
FPGA Spartan3 XC3SD3400A Kintex 7-325T Kintex 7 -410T
論理の細胞 53k 328k 406k
記憶 2,268 Kb 16,020 Kb 28,620 Kb
乗数 126 840 1540
クロック レート 100つのMHz 200のMHz 200のMHz
流すチャネルごとの帯域幅を(16ビット) 25 MS/s 200 MS/s 200 MS/s

主な特長

1. USRP-LW X310の中心で、XC7K410T FPGAは無線のfrontendsを含む装置内のすべての主要コンポーネント、ホスト インターフェイスおよびDDR3記憶間の高速結合性を提供する。

2. UHDを与えられるデフォルトFPGAの中心はデジタル転換に機能ブロックすべてをおよび調整する転換、良頻度および他のDSP機能提供し他のUSRP装置と交換可能であるようにそれがしUHDの建築を使用する。

3. 開発者が注文DSPのブロックを組み込むことができる提供し、多数のUSRPと互換性がある支えた開発フレームワーク、参照の建築および開いた源のプロジェクトをように大きいKintex-7 FPGAは付加的なスペースを。

図式的な図表

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した 0

詳しい性能:

技術的な変数:

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した 1

プロダクト概要:

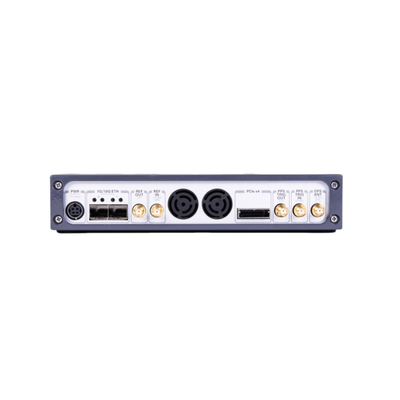

USRP-LW X310はから選ぶためにいろいろ高速インターフェイスを提供する。箱のパネルで、ギガビットのイーサネット ポートは接続する簡単な方法である。延長帯域幅そして低い潜伏の適用のために、PHY/MACの研究のような、LW X310はこの決定論操作に有効なバス・インターフェースPCIe x4を提供する。適用が処理するネットワーク記録か複数のノードを使用するとき10G港は最もよい選択である。USRP-LW X310は他のある無線適用と助ける多くの付加的な特徴を含んでいる。例えば、FPGAの設計で、マザーボードの1GB DDR3はデータ緩衝剤処理およびデータ記憶として使用することができる。任意内部GPSDOは50nsよりより少しの同時性の遅れと合わせられたときGPSシステムへの極めて正確な頻度参照を提供する。ユーザーをGPIOインターフェイスを通してアンプおよびスイッチのような外的な部品を制御することを許可しでき事の制動機のような入力を支え、そしてデバッグする信号を観察する。USRP-LW X310はまた開発者が容易に新しいFPGAのイメージに荷を積み、デバッグすることを可能にする内部JTAGのアダプターを含んでいる。

システム開発の環境:

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した 2

ネットワーク シリーズとXシリーズFPGA間のパフォーマンス比較:

Luowave X310 USRP Xの拡張可能なソフトウェア シリーズは無線の高速結合性を定義した 2

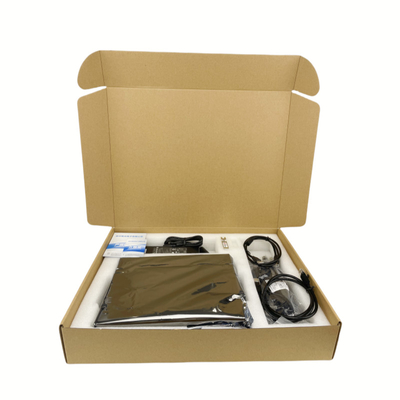

この装置に含まれている:

1. USRP-LW X310

2. ギガビットのネットワーク ポート

3. SFP+Gigabitのアダプター

4. 電源

5. USB2.0JTAGケーブル

6. 4つのSMA隔壁ケーブル

USRP-LW X310のテスト

X310および3つのドーター・ボード(WBX、SBX、UBX)のテスト レポートはドーター・ボードの細部で見ることができる
