商品の詳細:
|

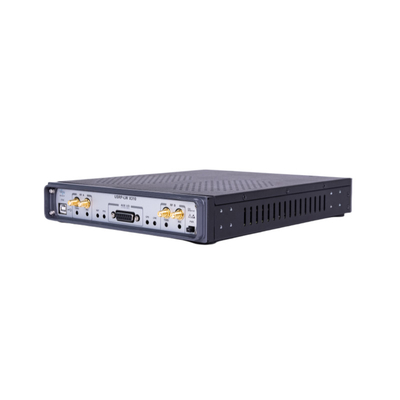

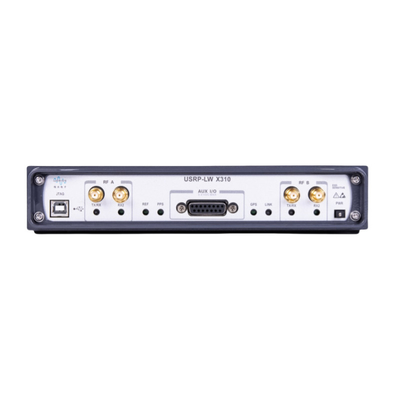

ソフトウェアで定義されたラジオ,USRP-LW X310
USRP-LW X310は,次世代無線通信システムの設計および展開のための高性能,スケーラブルなソフトウェア定義無線 (SDR) プラットフォームです.ハードウェア・アーキテクチャは,DC 6GHzをカバーする2つの拡張帯域幅の子板スロットを最大120MHzのベースバンド帯域幅で組み合わせている.,複数の高速インターフェースオプション (PCIe,ダブル10GigaE,ダブル1GigaE),および便利なデスクトップまたはラックに搭載可能な半幅1U形状要素の大きなユーザープログラム可能なKintex-7FPGA.ハードウェアの性能も最高ですX310のオープンソースソフトウェアアーキテクチャは,多くのサポートされた開発フレームワーク,参照アーキテクチャ,オープンソースプロジェクト.
オペレーティングシステム |
Linux ウィンドウ |
開発の枠組み |
Xilinx Vivado 2015.2 デザイン・スイート |
高性能 ユーザプログラム可能な FPGA
USRP X310の核心として,XC7K410T FPGAは,ラジオフロントエンド,ホストインターフェース,DDR3メモリを含むデバイス内のすべての主要なコンポーネント間の高速接続を提供します.UHD で提供されているデフォルトの FPGA コアは,デジタルダウン変換とアップ変換のためのすべての機能ブロックを提供します.UHDアーキテクチャを使用する他のUSRPデバイスと互換性を持つことを可能にする.大型のKintex-7 FPGAは,開発者がカスタムDSPブロックを組み込むための追加のスペースを提供し,USRPがサポートする多くの開発フレームワークに対応しています.オープンソース・プロジェクトです.
USRP N210 | USRP X300 | USRP X310 | |
FPGA | スパルタン3 XC3SD3400A | Kintex 7-325T | Kintex 7 -410T |
論理細胞 | 53k | 328k | 406k |
記憶力 | 2,268Kb | 16,020Kb | 28620Kb |
マルチプリキュア | 126 | 840 | 1540 |
時計速度は | 100 MHz | 200 MHz | 200 MHz |
ストリーミング・バンドウィッド・パー・チャネル (16-bit) | 25 MS/s | 200 MS/s | 200 MS/s |

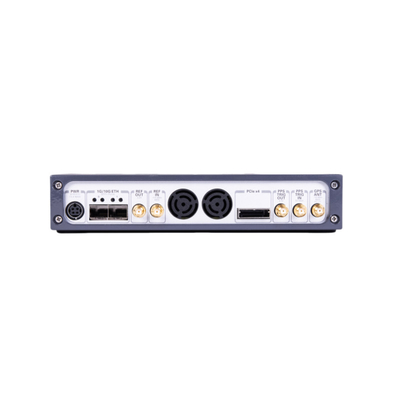

複数の高速インターフェースオプション
USRP X310は複数のインターフェースオプションを提供します. 1 GigEは,開いてから便利な方法を提供します. PHY / MAC 研究などの拡張帯域幅と低レイテンシーアプリケーションのために,PCIe x4 は決定的操作のための効率的なバスを提供するネットワークレコーダーや複数の処理ノードを使用するアプリケーションは,10GigaEインターフェースオプションによって最もよく利用できます.
スキマ図
詳細な性能:
技術パラメータ:
製品概要:
USRP-LW X310は,さまざまな高速インターフェースから選択することができます. 箱のパネルでは,ギガビットイーサネットポートが接続する最も簡単な方法です.拡張帯域幅と遅延が低いアプリケーションこの決定的な操作のために,LW X310は効率的なバスインターフェースPCIe x4を提供します.アプリケーションがネットワークレコードまたはマルチノード処理を使用する場合,10Gポートは最良の選択です. USRP-LW X310には,他のいくつかのワイヤレスアプリケーションに役立つ多くの追加機能が含まれています.例えば,FPGA設計では,マザーボード上の1GBのDDR3は,データバッファリングとデータストレージとして使用できます.選択可能な内部GPSDOは,GPSシステムに同期されたときに,同期遅延が50ns未満で非常に正確な周波数参照を提供します.GPIO インターフェースを通じてアンプやスイッチなどの外部コンポーネントを制御できるようにします., イベントトリガーなどの入力をサポートし,デバッグ信号を観察する.USRP-LW X310には,開発者が新しいFPGA画像を簡単に読み込み,デバッグできるようにする内部JTAGアダプターも含まれています.
システム開発環境:
ネットワークシリーズとXシリーズFPGAの性能比較:

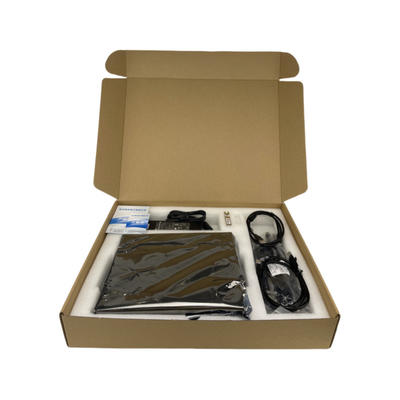

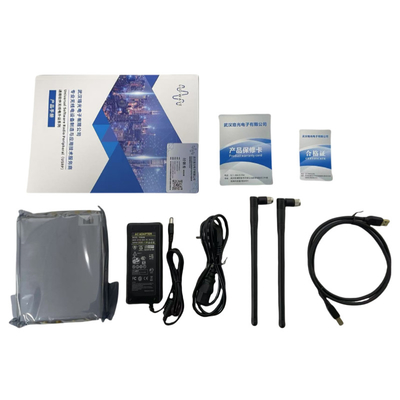

この機器には以下のものがある.
1USRP-LW X310
2ギガビットネットワークポート
3SFP+ギガビットアダプター
4電力供給
5USB2.0JTAGケーブル
64つのSMA・バルチードケーブル
