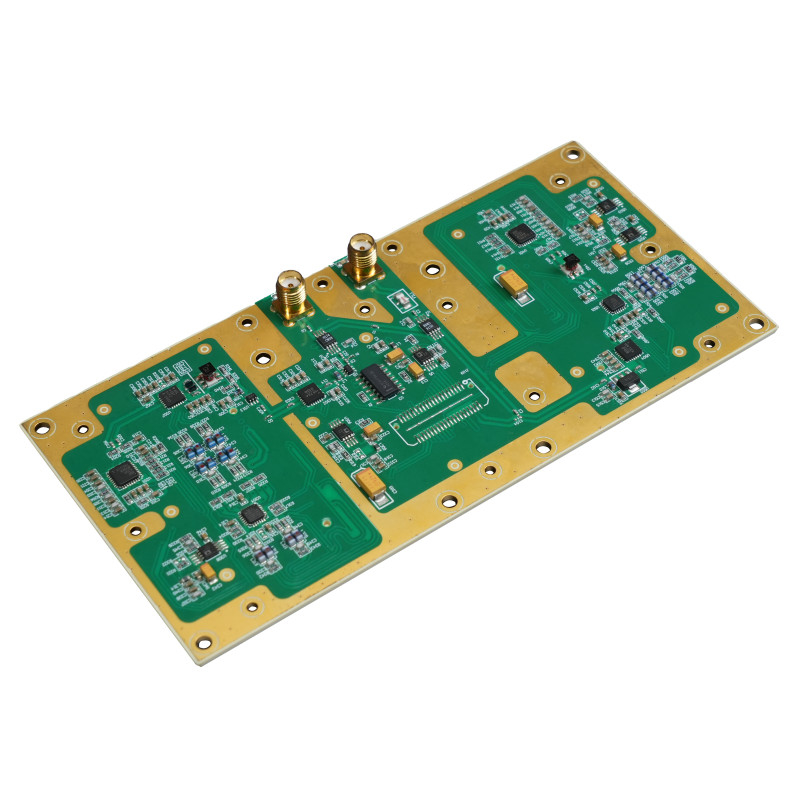

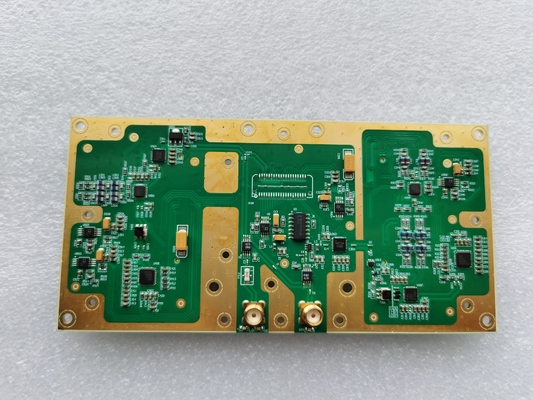

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ
公安RX USRPの娘カード ドーター・ボードWBX 40MHZ

大画像 :  公安RX USRPの娘カード ドーター・ボードWBX 40MHZ

商品の詳細:
起源の場所: 中国
ブランド名: Luowave
モデル番号: WBX-LW (40MHZ、120MHZ)
お支払配送条件:
最小注文数量: 1部分
価格: USD
パッケージの詳細: 紙箱\紙の箱
受渡し時間: 点の商品か30日
支払条件: T/T
供給の能力: 1部分

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ

説明
ハイライト:

USRPの娘カード40MHZ

,

RXのドーター・ボードWBX

,

WBXのrxの娘カード

USRPのドーター・ボードWBX-LW 40MHZ

WBXは出力電力の100つまでMW提供するおよび5 dBの雑音指数である広い帯域幅のトランシーバー。のためのLOはMIMO操作のために独自に作動するために鎖を送信するために受け取り、しかし合わせることができる。WBXは帯域幅の機能の40のMHzを提供し、範囲内のいくつかの異なったバンドへのアクセス– 50のMHzから2.2 GHzを要求する適用にとって理想的である。例のアプリケーション領域はland-mobileコミュニケーションの、海上および航空バンド ラジオを含んでいる;携帯電話の基地局、PCSおよびGSMのマルチバンドのラジオ;凝集性のmulti-staticレーダー;無線センサー ネットワーク;6つのアマチュア バンドを覆うトランシーバー;放送TV;白いスペース;公安;主義。



主な特長:

1. 頻度適用範囲:50のMHz - 2.2 GHz

2. 最高の帯域幅は下記のものを含んでいる:40のMHz

3. WBX RFのドーター・ボードは即時の帯域幅の120までのMHzを支える双方向通信のワイドバンドのトランシーバーを含んでいる

4. 広い応用範囲に役立つこと:公安、コミュニケーション、アマチュア ラジオおよび主義

5. ローカル オシレータ鎖を送信するため独自に作動するために受け取り、頻度二重操作を可能にする

6. ローカル オシレータのための参照はUSRPからの主刻時機構であり、多数の凝集性操作を許可する

機能の記述:

WBX-LW-40は5 dBの雑音指数が付いている出力の100mWまで渡す高い帯域幅のトランシーバーを提供する。ローカル オシレータは鎖を独自に作動し、MIMOのために合わせることができる受け取り、送信する。それは50MHz-2200 MHzの範囲のアクセスの頻度にほしい適用のための理想的なSDR装置である。適用はWiFi、WiMAX、Sバンド トランシーバーおよび2.4 GHzの主義バンド トランシーバーを含んでいる。適用は土地の移動体通信の、海洋および宇宙航空ラジオを含んでいる;移動式基地局、PCおよびGSMのマルチバンドのラジオ;凝集性の複数の基盤のレーダー;無線センサー ネットワーク;テレビ放映;そして公安管理。USRP-LW N200、USRP-LW N210、USRP-X310、USRP-X300に適当。

多用性があるプロダクト:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 0

より詳しい情報を必要としたら私に連絡することを躊躇してはいけない。

Whatsapp/skype/Wechat:+8618062514745網:https://www.luowave.com/en/

WBX-LW 40Mのテスト

テスト環境の記述:装置がのモデルのためにテスト使用されるR&Sの会社はZVLである。試験装置のareUSRP-LW X310およびWBX-LW 40M。2つの装置は無線周波数ケーブルによって直接接続される。テスト環境の図表:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 1

オープン・ループ送信機テスト接続図:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 2

クローズド・ループ自発の受け入れテスト接続図:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 3

GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:GNUのラジオの友達テスト ブロック ダイヤグラム:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 4

1. キャリアの抑制およびイメージの棄却物テスト:中央頻度70MHzのベースバンド信号の頻度10kHzは、9dBを得る

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 5

中央頻度70MHzの最高の利益出力グラフィック:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 6

中央頻度70MHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 7公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 8

2. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度100MHzのベースバンド信号の頻度10kHzは、9dBを得る

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 9

中央頻度100MHzのグラフィックは利益を最高で出力した:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 10

中央頻度100MHz、閉じたループのトランシーバー テスト スペクトルおよび時間領域のグラフィック

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 11公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 12

3. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度は400のMHzのベースバンド信号の頻度10のkHz、9dBを得る

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 13

中央頻度は400のMHzのグラフィック利益を最高で出力した:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 14

中央頻度400のMHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 15公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 16

4. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度800MHzのベースバンド信号の頻度10kHzは、9dBを得る

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 17

中央頻度800MHzの出力グラフィックは最高で得る:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 18

中央頻度800MHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 19公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 20

5. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度は1つのGHzのベースバンド信号の頻度10のkHz、9dBを得る

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 21

中央頻度は1つのGHzの出力グラフィック最高で得る:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 22

中央頻度1GHz、クローズド・ループ トランシーバー受信機テスト スペクトルおよびタイム範囲のグラフィック

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 23公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 24

6. 段階の騒音測定:中央頻度1つのGHz:

公安RX USRPの娘カード ドーター・ボードWBX 40MHZ 25
