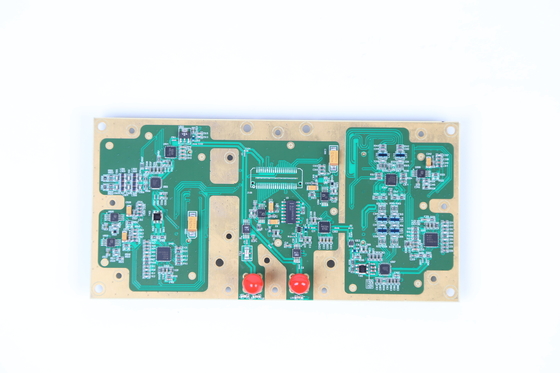

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ

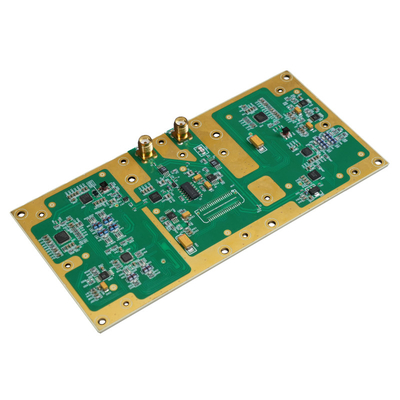

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ
アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ

大画像 :  アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ

商品の詳細:
起源の場所: 中国
ブランド名: Luowave
モデル番号: WBX-LW (40MHZ、120MHZ)
お支払配送条件:
最小注文数量: 1部分
価格: USD
パッケージの詳細: 紙箱\紙の箱
受渡し時間: 点の商品か30日
支払条件: T/T
供給の能力: 1部分

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ

説明
ハイライト:

WBX RFの娘カード

,

2.4GHz主義のドーター・ボード

,

ドーター・ボード2.4GHzの主義

USRPのドーター・ボードWBX-LW 120MHZ、Xシリーズだけ

WBX-120は120のMHzの即時の帯域幅で50のMHzからの2.2 GHzに周波数帯域を覆う双方向通信の、ワイドバンドのトランシーバーである。WBX-120は公安、airbandコミュニケーション、アマチュア ラジオおよび主義を含むいろいろアプリケーション領域に役立つことができる。WBX-120はUSRP X310と互換性がある。



主な特長:

1. 頻度適用範囲:50のMHz - 2.2 GHz

2. 最高の帯域幅は下記のものを含んでいる:120のMHz

3. WBX RFのドーター・ボードは即時の帯域幅の120までのMHzを支える双方向通信のワイドバンドのトランシーバーを含んでいる

4. 広い応用範囲に役立つこと:公安、コミュニケーション、アマチュア ラジオおよび主義

5. ローカル オシレータ鎖を送信するため独自に作動するために受け取り、頻度二重操作を可能にする

6. ローカル オシレータのための参照はUSRPからの主刻時機構であり、多数の凝集性操作を許可する

機能の記述:

WBX-LW-40は5 dBの雑音指数が付いている出力の100mWまで渡す高い帯域幅のトランシーバーを提供する。ローカル オシレータは鎖を独自に作動し、MIMOのために合わせることができる受け取り、送信する。それは50MHz-2200 MHzの範囲のアクセスの頻度にほしい適用のための理想的なSDR装置である。適用はWiFi、WiMAX、Sバンド トランシーバーおよび2.4 GHzの主義バンド トランシーバーを含んでいる。適用は土地の移動体通信の、海洋および宇宙航空ラジオを含んでいる;移動式基地局、PCおよびGSMのマルチバンドのラジオ;凝集性の複数の基盤のレーダー;無線センサー ネットワーク;テレビ放映;そして公安管理。USRP-LW N200、USRP-LW N210、USRP-X310、USRP-X300に適当。

多用性があるプロダクト:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 0

より詳しい情報を必要としたら私に連絡することを躊躇してはいけない。

Whatsapp/skype/Wechat:+8618062514745網:https://www.luowave.com/en/

WBX-LW 40Mのテスト

テスト環境の記述:装置がのモデルのためにテスト使用されるR&Sの会社はZVLである。試験装置のareUSRP-LW X310およびWBX-LW 40M。2つの装置は無線周波数ケーブルによって直接接続される。テスト環境の図表:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 1

オープン・ループ送信機テスト接続図:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 2

クローズド・ループ自発の受け入れテスト接続図:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 3

GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:GNUのラジオの友達テスト ブロック ダイヤグラム:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 4

1. キャリアの抑制およびイメージの棄却物テスト:中央頻度70MHzのベースバンド信号の頻度10kHzは、9dBを得る

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 5

中央頻度70MHzの最高の利益出力グラフィック:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 6

中央頻度70MHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 7アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 8

2. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度100MHzのベースバンド信号の頻度10kHzは、9dBを得る

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 9

中央頻度100MHzのグラフィックは利益を最高で出力した:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 10

中央頻度100MHz、閉じたループのトランシーバー テスト スペクトルおよび時間領域のグラフィック

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 11アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 12

3. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度は400のMHzのベースバンド信号の頻度10のkHz、9dBを得る

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 13

中央頻度は400のMHzのグラフィック利益を最高で出力した:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 14

中央頻度400のMHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 15アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 16

4. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度800MHzのベースバンド信号の頻度10kHzは、9dBを得る

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 17

中央頻度800MHzの出力グラフィックは最高で得る:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 18

中央頻度800MHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 19アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 20

5. GNUのラジオの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:キャリアの抑制およびイメージの棄却物テスト:中央頻度は1つのGHzのベースバンド信号の頻度10のkHz、9dBを得る

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 21

中央頻度は1つのGHzの出力グラフィック最高で得る:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 22

中央頻度1GHz、クローズド・ループ トランシーバー受信機テスト スペクトルおよびタイム範囲のグラフィック

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 23アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 24

6. 段階の騒音測定:中央頻度1つのGHz:

アマチュア ラジオおよび主義のためのLuowave RF USRPのドーター・ボードWBX 120MHZ 25
