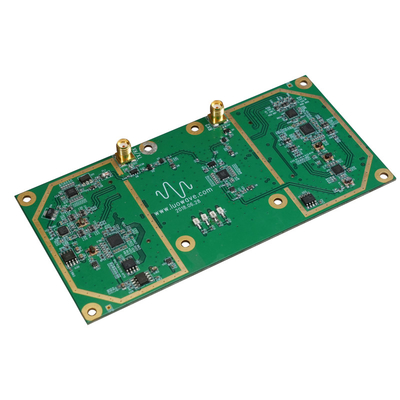

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー
USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー

大画像 :  USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー

商品の詳細:
起源の場所: 中国
ブランド名: Luowave
モデル番号: SBX-LW (40MHZ、120MHZ)
お支払配送条件:
最小注文数量: 1部分
価格: USD
パッケージの詳細: 紙箱\紙の箱
受渡し時間: 点の商品か30日
支払条件: T/T
供給の能力: 1部分

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー

説明
ハイライト:

RFの娘カードWiMax USRP

,

RFの娘カードWiMax

,

WiFi RFの娘カードWiMax

USRPのドーター・ボードSBX-LW 40MHZ

SBXは出力電力の100つまでMW提供する、および5 dBの典型的な雑音指数である広い帯域幅のトランシーバー。デュアル バンド操作を可能にするのためのローカル オシレータ鎖を送信するため独自に作動するために受け取り。SBXは可能なMIMO帯域幅の40のMHzを提供する。SBXは400のMHz4400 MHzの範囲のいろいろなバンドへのアクセスを要求する適用にとって理想的である。例のアプリケーション領域はWiFi、WiMax、Sバンド トランシーバーおよび2.4 GHzの主義バンド トランシーバーを含んでいる。



主な特長:

1. 頻度適用範囲:400-4400 MHz Rx/Tx 2.の最高信号の帯域幅は下記のものを含んでいる:40のMHz、120のMHz 3。それは雑音指数の出力電力そして5dBの100つMWを渡す。ローカル オシレータはチャネルを受け取り、送信することに使用しまたデュアル バンド操作に使用することができる。4. MIMO可能にされる、400から4400のMHzの周波数範囲5.の典型的な塗布の多数の周波数帯域で作動する必要がある適用にとって理想的WIFI、WIMAX、Sバンド トランシーバーおよび2.4GHz主義バンド トランシーバー含みなさい

機能の記述:

SBX-LW-40は5 dBの雑音指数を出力の100mWまで提供する高い帯域幅のトランシーバーである。ローカル オシレータ鎖を送信するため独自に作動するために受け取り、デュアル バンド操作を許可する。SBX-LWはMIMOの機能性を提供する。400のMHzから4400のMHzに広い応用範囲にアクセスしたいと思う人のためにSBX-LWは理想的なSDR装置である。適用はWiFi、WiMAX、Sバンド トランシーバーおよび2.4 GHzの主義バンド トランシーバーを含んでいる。

多用性があるプロダクト:

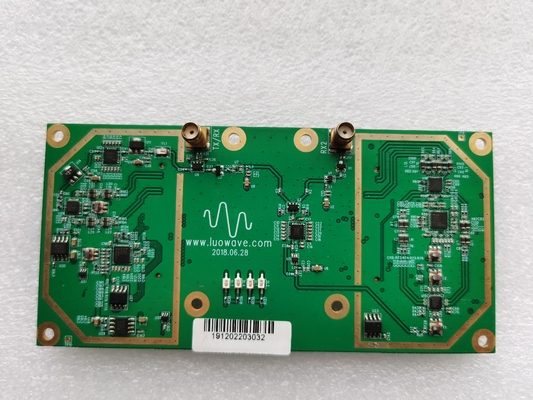

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 0



テストSBX-LW 40M

テスト環境の記述:装置がのモデルのためにテスト使用されるR&Sの会社はZVLである。試験装置はUSRP-LW X310およびSBX-LW 40Mである。2つの装置は無線周波数ケーブルによって直接接続される。テスト環境の図表:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 1

オープン・ループ送信機テスト接続図:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 2

クローズド・ループ自発の受け入れテスト接続図:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 3

GNURADIOの友達に基づくオープン・ループおよびクローズド・ループ テスト データ:GNURADIOの友達テスト ブロック ダイヤグラム:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 4

1. キャリアの抑制およびイメージの棄却物テスト:中央頻度は2.4 GHzのベースバンド信号の頻度10のkHz、9dBを得る

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 5

中央頻度2.4 GHzの最大出力のグラフィック:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 6

中央頻度2GHz、閉じたループのトランシーバー テスト スペクトルおよび時間領域のグラフィック

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 7USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 8

2. キャリアの抑制およびイメージの棄却物テスト:中央頻度3GHzのベースバンド信号の頻度10kHzは、9dBを得る

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 9

中央頻度3GHzの最大出力のグラフィック:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 10

中央頻度3GHz、クローズド・ループ トランシーバー テスト スペクトルおよびタイム範囲のグラフィック

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 11USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 12

3. キャリアの抑制およびイメージの棄却物テスト:中央頻度は4つのGHzのベースバンド信号の頻度10のkHz、9 dBを得る

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 13

2. キャリアの抑制およびイメージの棄却物テスト:中央頻度3GHzのベースバンド信号の頻度10kHzは、9dBを得る

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 9

中央頻度4.4 GHzの最大出力のグラフィック:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 15

段階の騒音測定:中央頻度1つのGHz:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 16

質問があったら私達にメッセージを送るために自由に感じなさい。私達は最もよいサービスを与えるための私達の最もよい努力を捧げる。

3. キャリアの抑制およびイメージの棄却物テスト:中央頻度は4つのGHzのベースバンド信号の頻度10のkHz、9 dBを得る

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 13

中央頻度4つのGHzの最大出力のグラフィック:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 18

中央頻度4.4 GHzの最大出力のグラフィック:

USRP RFの娘カードWiMax WiFiおよび2.4GHz主義バンド トランシーバー 15
