商品の詳細:
|
| ハイライト: | 160MHzはソフトウェアによって定義されたラジオ、USRP X310 16Gのettus x300 16Gを埋め込んだ,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

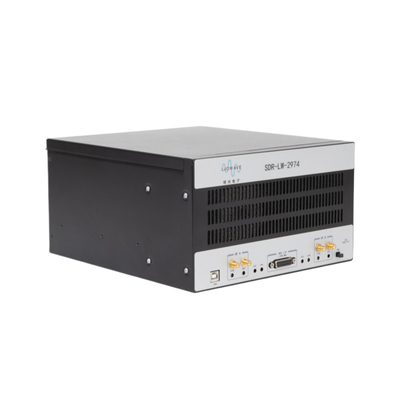

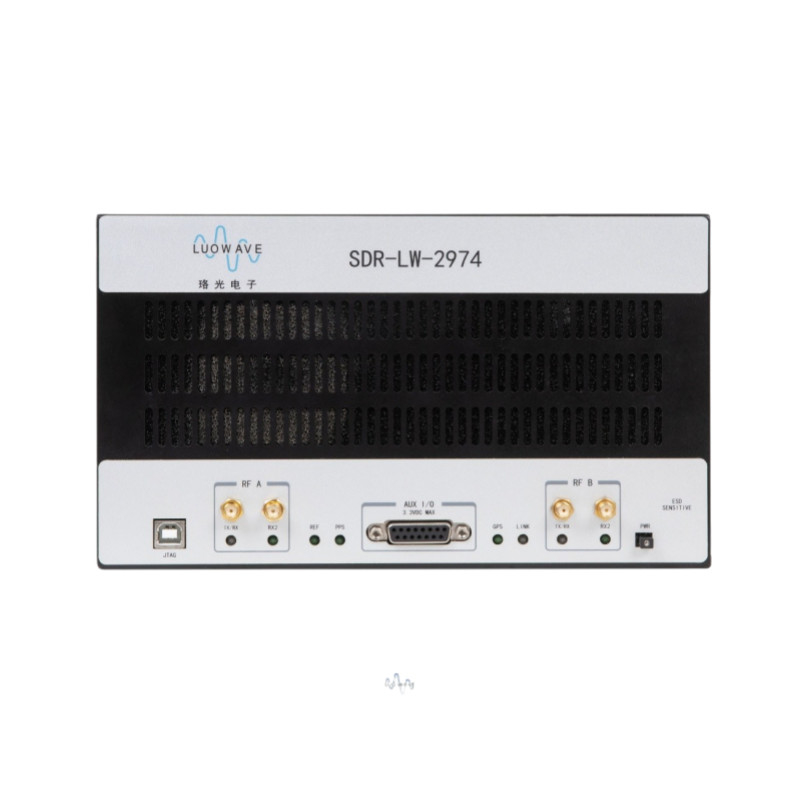

LUOWAVE SDR-LW 2974のUsrp X310のオールインワン機械
SDR-LW 2974
●10MHz-6GHz
●I7高速プロセッサ
●500GB SSD
●16GB RAM
●1Gおよび10Gネットワーク カード
●USRPソフトウェアはソフトウェア無線設備を定義した
製品紹介
SDR-LW 2974は前陣機内プロセッサ、FPGAおよびRFから成っている高性能埋め込まれたSDR独立装置である。プロダクトにIntel作り付けのi7プロセッサ、500GB SSDおよび16GB記憶がある。10のMHz6 GHzからの頻度適用範囲の範囲、および最高の帯域幅は160のMHzである。それに多数の任意高速インターフェイス（PCIe、ギガビットのイーサネットおよび10ギガビットのイーサネット）、また資源豊富で、ユーザー プログラム可能なKintex-7 FPGAがある。すべてのUSRP装置のように、この装置は開いた源の交差プラットホームUHDの運転者およびUHDサポートをGNUのラジオのようなほとんどの適用そしてSDRフレームワーク、使用する。
主な特長

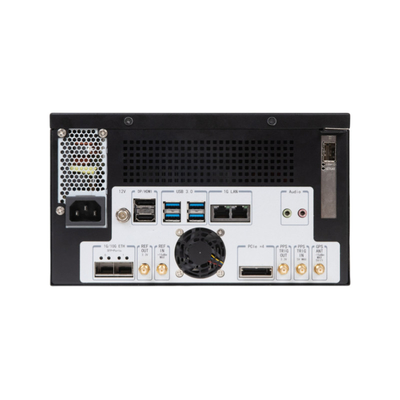

| オペレーティング システムLinuxのリアルタイムが装備されているi7プロセッサ | JTAGインターフェイス |
| PCIe GEN x4インターフェイス | |
| 500GB SSD、16GB RAM | 4つのUSB 3.0の港 |
| 10MHz-6GHz頻度適用範囲 | 二重SPF+の港 |
| チャネルごとの160Mまで即時の帯域幅 | 作り付けのXilinx Kintex-7 FPGA |
| サポート2および2は同時に受け取るために送る | サポート外的な時計の参照およびPPSの時間参照 |
| RFNoC FPGAの開発フレームワーク | サポートGNUラジオ |
産業PC
| プロセッサ | Intel I7 9700 |
| メモリ・カード | 16G |
| SFP | 10Gbps |
| PCIeケーブル | PCIe GEN 2 x4 |
| RJ45 | 1Gbps |
FPGAおよびベースバンド
| FPGA | Kintex-7 XC7K410T |
| ドラム | 1G |
| ADCの決断 | 14bit |
| DACの決断 | 16bit |
| ADCのサンプリング レート | 200M/S |
SDR-LW 2974、Xilinx Kintex-7 410Tのデジタル処理の中心が前陣RFホスト インターフェイスおよびDDR3記憶を含むすべての主要コンポーネントの直接高速関係を、提供するように。デフォルトFPGAはデジタル転換にすべてのUHDモジュールをおよびデジタル転換、調整する良い頻度および他のあるDSP機能提供する。ユーザーはモジュールを処理する彼らの自身のDSPを開発し、実行するためにUSRPによって支えられる豊富なFPGAの自由空間および開発フレームワークを利用できる。
RFの索引
| 放出 | 受け取りなさい | ||
| チャネルの数 | 2 | チャネルの数 | 2 |
| 周波数範囲 | 10MHz-6GHz | 周波数範囲 | 10MHz-6GHz |
| 頻度ステップ | <1KHz | 頻度ステップ | <1KHz |
| 最高の出力電力 | 6-20dBm | 最高の出力電力 | -15 dBm |
| 利益範囲 | 31.5dB | 利益範囲 | 0 -37.5 dB |
| 利益ステップ | 0.5dB | 利益ステップ | 0.5dB |
| 最高の実時間帯域幅 | 160MHz | 最高の実時間帯域幅 | 160MHz |
| 雑音指数 | 7dB |
力
| 電圧 | 220V |
| 現在 | 最大3A |
環境
| 働く温度の範囲 | 0-50℃ |
| 最高の高度 | 2000m |
| 湿気 | 10%-90% （凝縮無し） |
| 使用環境 | 屋内、屋外 |
SDR-LW2974電源は220V都市力に直接接続される。付けられた電源の付属品とともにプロダクトを使用することを推薦する。それを取り替える必要があったら私達の会社に連絡しなさい。送信機は全体の働く周波数範囲の160Mまでの帯域幅に達することができる。
構造のサイズ
| 物理的なサイズ | 23.5*26.5*13.4 （cm） |
| 重量 | 3.6Kg |
SDR-LW 2974は独立したLTEまたは802.11装置シミュレーション、中型のアクセス管理（MAC）のアルゴリズム開発、多数の入力多数の出力（MIMO）システム、混成ネットワーク、LTE伝達、RFの圧縮のを含む一連の高度の研究の適用を、造るための理想的なプロトタイプ見本抽出、分光遠隔測定、認識ラジオ、beamformingおよび方向探知である。
