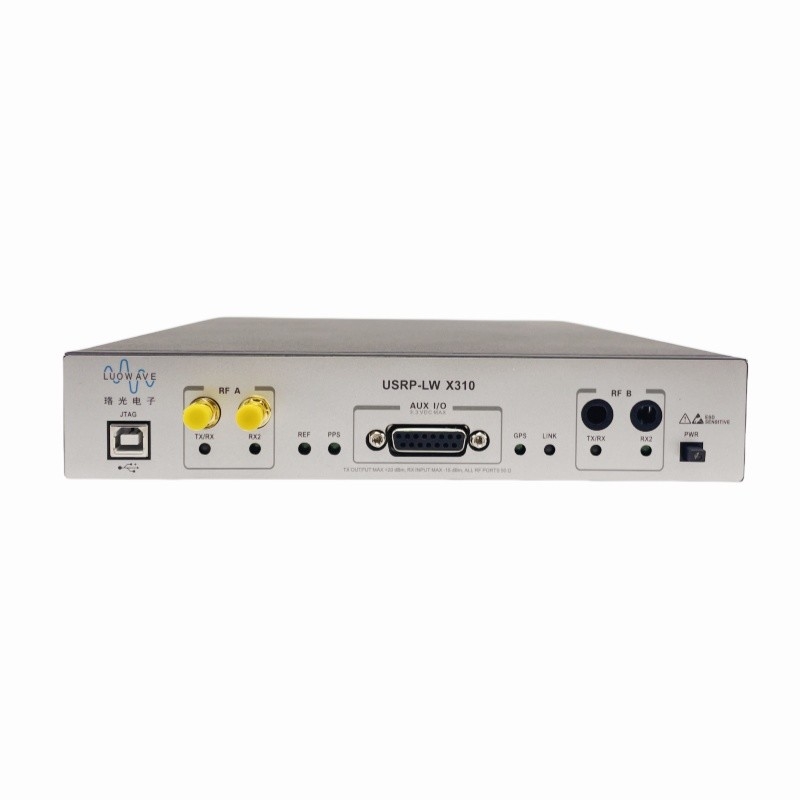

ユニバーサル・ソフトウェア・ディフィニット・ラジオ・プラットフォーム USRP-LW 2940

USRP-LW 2940は,次世代無線通信システムの設計および展開のための高性能,スケーラブルなソフトウェア定義無線 (SDR) プラットフォームです.1つのUSRP-LW X310と2つのWBX-LW 40MHz RF子板で構成されています.

についてUSRP-LW 2940ハードウェアアーキテクチャは,50MHzから2.2GHzまでの帯域幅最大40Mの2つの拡張帯域幅子ボードスロットを組み合わせています.そして,複数の高速インターフェース (PCIe,Gigabit/10 Gigabit イーサネット ポート)さらに,FPGAは,リソース豊富な,ユーザープログラム可能なKintex-7 FPGAを使用しています.USRP-LW 2940オープンソースクロスプラットフォームのUHDドライバを使用し,多数の開発フレームワーク,互換的な参照アーキテクチャ,オープンソースプロジェクトを使用しています.

デジタル処理の核心としてUSRP-LW 2940XC7K410T FPGAは,すべての主要なコンポーネント間の高速接続を提供します.RFフロントエンド,ホストインターフェース,DDR3メモリが含まれます.デフォルトのFPGAは,デジタルダウンコンバージョンとデジタルアップコンバージョンを制御するためのすべてのUHDを提供します.ユーザは,資源豊富なKintex-7 FPGAの余分なスペース,USRPがサポートするRFNoC開発フレームワークを利用できます.独自のDSP処理モジュールを開発・導入する.

についてUSRP-LW 2940装備キットには: 1個USRP-LW 2940メインユニット,ギガビットケーブル,SFP+ギガビットアダプター,電源アダプター,USB2.0 JTAGケーブル,SMAコネクタ RFケーブル 4ルート

イーサネットポートシリーズとXシリーズFPGAの性能比較表

についてUSRP-LW 2940デバイスのパネルのGigabit Ethernetポートは,接続する最もシンプルで最も一般的に使用される方法の一つです.拡張帯域幅と遅延が低いアプリケーションこの決定的な操作のために,X310は効率的なバスインターフェースPCIe x4を提供します.アプリケーションがネットワーク記録またはマルチノード処理を使用する場合,10ギガビットポートは最良の選択です.

についてUSRP-LW 2940M3 は,他のいくつかのワイヤレスアプリケーションを支援する多くの追加機能を含んでいる.例えば,FPGA 設計では,マザーボード上の 1GB DDR3 はデータバッファリングとデータストレージとして使用できる.選択可能な内部GPSDOは,GPSシステムに同期されたときに高精度周波数参照を 50ns未満の同期遅延で提供しますGPIOインターフェースを通じて,イベントトリガーなどのインプットをサポートし,デバッグ信号を観察することができます.USRP-LW 2940また,開発者が新しいFPGA画像を簡単に読み込み,デバッグできるようにする内部JTAGアダプターも含まれています.
