USRP X310の無線ビデオ伝送 システム4x4 MIMO-OFDM

MIMO-OFDM調節システム

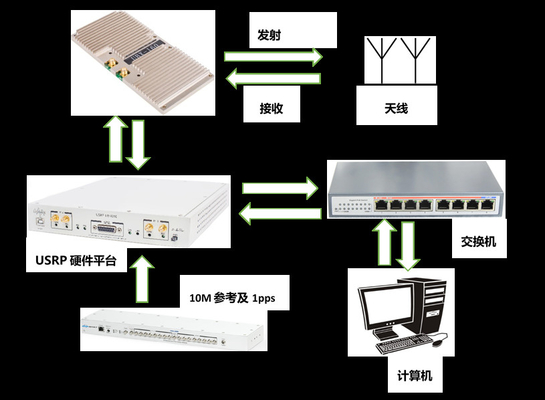

USRP-LW X310およびRFのドーター・ボードUBX-LW 160Mに基づいて、4x4 MIMO-OFDMシステムは首尾よく造られた。システム関係のブロック ダイヤグラムは次の図で示されている:

システム実現の主義は次の図で示されている:

• ホスト コンピューターはデータspatio-temporalコーディングおよびベースバンド調節データを発生させるためにOFDM調節を行う;
• ホスト コンピューターはこれからのプロセスのための2 USRP-LW X310sにギガビット スイッチを通してデータを渡す:次にアナログ信号にディジタル信号を変えるDACの変形による最初デジタルupconversion、および、;
• ドーター・ボードはupconversionによって指定頻度にベースバンド信号を変え、それからアンテナは信号を送出す;
• 受電端にアンテナは電磁石の環境の信号を受け取る、
• 受電端のdownconvertsのドーター・ボードはUSRP-LW X310のADCからのアナログ-デジタルに電気的信号、処理された信号を変え、次にデジタルdownconversionのためのFPGAに送り、そして次にこれからのプロセスのためのホスト コンピューターに通じるスイッチを通して処理されたデータを渡す;
• ホスト コンピューターは信号BYDMを滅圧し、spatio-temporal符号化を解読し、そしてベースバンド データを回復する
