| ブランド名: | Luowave |
| モデル番号: | X310 |
| Moq: | 1部分 |
| 価格: | USD |
| 配達時間: | 点の商品か30日 |
| 支払条件: | T/T |

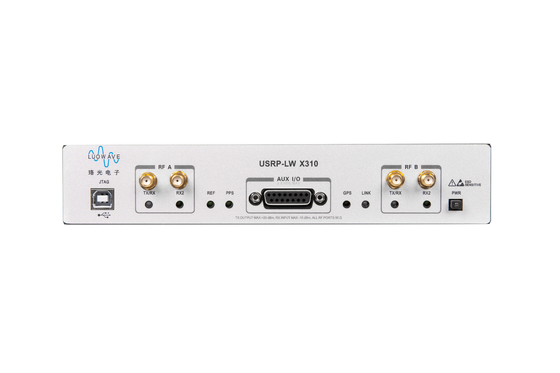

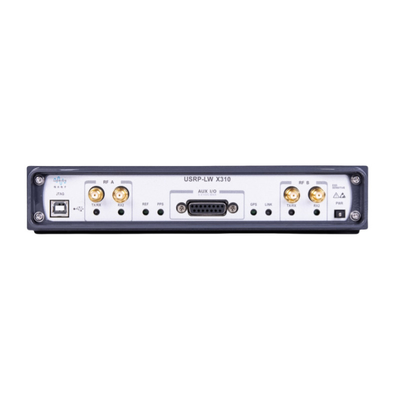

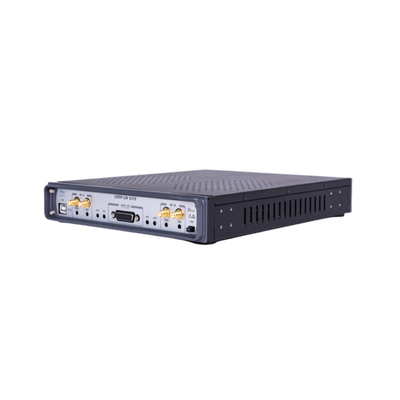

Kintex-7 FPGA、USRP-LW X310
ソフトウェアはラジオ、ETTUS USRP X310と互換性があるUSRP-LW X310を定義した
プロダクト概観
ハードウェア アーキテクチャはDCをカバーする2つの延長帯域幅のドーター・ボード スロットを結合する–ベースバンドの帯域幅、多数の高速インターフェイス オプション（PCIeは、10 GigE、二重1 GigE二倍になる）、および便利なデスクトップか棚取付け可能な半全体の1U形式要素の大きくユーザー プログラム可能なKintex-7 FPGAの160までのMHzの6つのGHz。最高にクラスのハードウェア性能の提供に加えて、X310の開いた源のソフトウェア・アーキテクチャは多数の支えられた開発フレームワーク、参照の建築および開いた源のプロジェクトをそれを互換性があるようにする交差プラットホームUHDの運転者サポートに与える。
高性能ユーザー プログラム可能なFPGA
USRP X310の中心で、XC7K410T FPGAは無線のfrontendsを含む装置内のすべての主要コンポーネント、ホスト インターフェイスおよびDDR3記憶間の高速結合性を提供する。UHDを与えられるデフォルトFPGAの中心はデジタル転換に機能ブロックすべてをおよび調整する転換、良頻度および他のDSP機能提供し他のUSRP装置と交換可能であるようにそれがしUHDの建築を使用する。開発者が注文DSPのブロックを組み込むことができる提供し、多数のUSRPと互換性がある支えた開発フレームワーク、参照の建築および開いた源のプロジェクトをように大きいKintex-7 FPGAは付加的なスペースを。
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | Spartan3 XC3SD3400A | Kintex 7-325T | Kintex 7 -410T |
| 論理の細胞 | 53k | 328k | 406k |
| 記憶 | 2,268 Kb | 16,020 Kb | 28,620 Kb |
| 乗数 | 126 | 840 | 1540 |
| クロック レート | 100つのMHz | 200のMHz | 200のMHz |
| 流すチャネルごとの帯域幅を（16ビット） | 25 MS/s | 200 MS/s | 200 MS/s |
多数の高速インターフェイス オプション

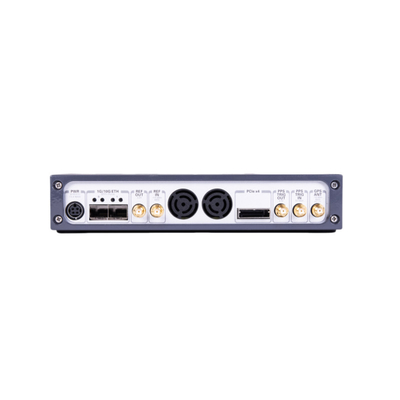

USRP X310は多数のインターフェイス オプションを提供する。箱から、1 GigEは始まる便利な方法を提供する。PHY/MACの研究のような延長帯域幅そしてより低い潜伏適用のために、PCIe x4は決定論操作に有効なバスを提供する。ネットワークのレコーダーまたは多重処理ノードを使用して適用は10 GigEのインターフェイス オプションによって最もよく機能することができる。
図式的な図表
詳しい性能:
技術的な変数:
プロダクト概要:
USRP-LW X310はから選ぶためにいろいろ高速インターフェイスを提供する。箱のパネルで、ギガビットのイーサネット ポートは接続する簡単な方法である。延長帯域幅そして低い潜伏の適用のために、PHY/MACの研究のような、LW X310はこの決定論操作に有効なバス・インターフェースPCIe x4を提供する。適用が処理するネットワーク記録か複数のノードを使用するとき10G港は最もよい選択である。USRP-LW X310は他のある無線適用と助ける多くの付加的な特徴を含んでいる。例えば、FPGAの設計で、マザーボードの1GB DDR3はデータ緩衝剤処理およびデータ記憶として使用することができる。任意内部GPSDOは50nsよりより少しの同時性の遅れと合わせられたときGPSシステムへの極めて正確な頻度参照を提供する。ユーザーをGPIOインターフェイスを通してアンプおよびスイッチのような外的な部品を制御することを許可しでき事の制動機のような入力を支え、そしてデバッグする信号を観察する。USRP-LW X310はまた開発者が容易に新しいFPGAのイメージに荷を積み、デバッグすることを可能にする内部JTAGのアダプターを含んでいる。
システム開発の環境:
ネットワーク シリーズとXシリーズFPGA間のパフォーマンス比較:

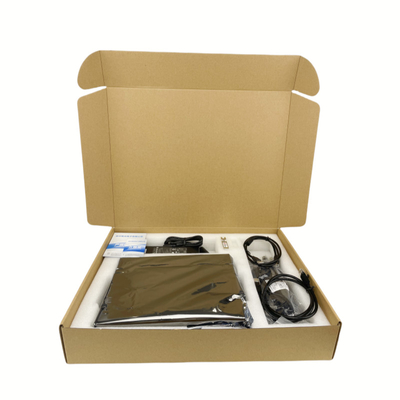

この装置に含まれている:
1. USRP-LW X310
2. ギガビットのネットワーク ポート
3. SFP+Gigabitのアダプター
4. 電源
5. USB2.0JTAGケーブル
6. 4つのSMA隔壁ケーブル
USRP-LW X310のテスト
X310および3つのドーター・ボード（WBX、SBX、UBX）のテスト レポートはドーター・ボードの細部で見ることができる
|
|
