| ブランド名: | Luowave |
| モデル番号: | SDR-LW 2972-24/44 |
| Moq: | 1個 |
| 価格: | USD |
| 配達時間: | 点の商品か30日 |
| 支払条件: | T/T |

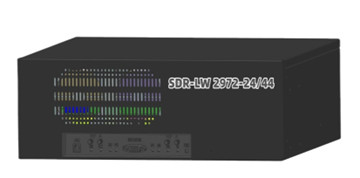

SDR-LW 2972-24/44 は、伝統的な無線機器 SDR-LW 2972 をベースに武漢羅波 SDR が開発した最新製品です。オリジナル 2972.
製品導入
SDR-LW 2972-24/44 は RF フロントエンドが AD9361 に統合された設計を採用しています。AD9361 は、RF 側で周波数の上下変換を直接サポートし、リアルタイムで 56MHz の帯域幅を提供できます。AD9361 の双方向信号リンクは、コヒーレント MIMO 機能を提供するために使用されます。ホスト コンピュータは、USB 3.0 ポートを介してモデル Spartan6 XC6SLX150 の FPGA に一連の操作を実装することにより、AD9361 で信号処理と制御を実行できます。SDR-LW 2972-24/44 は、最大スループット 61.44MS/s を提供します。このデバイスはオープン ソースのクロスプラットフォーム UHD ドライバーを使用し、UHD はほとんどのアプリケーションと SDR フレームワーク (GNU Radio、Matlab、Lab View など) をサポートします。
典型的なアプリケーション シナリオ
新しい Luowave ミリ波シリーズ製品は、以下をサポートできます。5G FR2 アプリケーション。ベクトル信号の生成と解析;衛星通信アプリケーション;チャネル測定アプリケーション;コミュニケーション意識統合アプリ。
5G FR2 アプリケーション:
Ⅴector 信号の生成と分析:
衛星通信アプリケーション:
チャネル測定アプリケーション:
コミュニケーション知覚の統合応用 :
主な特徴
| Linux RTOS を搭載した i7 プロセッサ | USB3.0インターフェース |
| 500GB SSD、16GB RAM | Spartan6 XC6SLX150 FPGA を内蔵 |
| 70MHz～24GHz/44GHzの周波数範囲 | 外部クロック基準と PPS 時間基準をサポート |
| 同時に 2 つの送信と 2 つの受信機をサポート | |
| RFNoC FPGA 開発フレームワーク | GNU Radio、Lab View、Matlab をサポート |
産業用コンピュータ
| プロセッサー | インテル I7 9700 |
| メモリカード | 16G |
| USB | USB3.0 |
| ネットワーク ポート | RJ45 |
| 表示インターフェース | HDMI |
FPGA とベースバンド
| FPGA | スパルタン6 XC6SLX150 |
| DRAM | 1G |
| ADC 分解能 | 12ビット |
| DAC分解能 | 12ビット |
| ADC サンプリング レート | 61.44 ミリ秒 |
SDR-LW 2972 - 24/44 のデジタル プロセッシング コアとして、Spartan 6 XC6SLX150 は、RF フロント エンド、ホスト インターフェイス、DDR3 メモリを含むすべての主要コンポーネントへの直接高速接続を提供します。デフォルトの FPGA は、デジタル ダウンコンバージョンとデジタル アップコンバージョン、周波数の微調整、その他の DSP 機能ブロック用にすべての UHD を提供します。ユーザーは、豊富な FPGA スペア スペースと USRP がサポートする開発フレームワークを使用して、独自の DSP 処理モジュールを開発および実装できます。
RF指数
| T送信 | R受容 | ||
| チャンネル数 | 2 | チャンネル数 | 2 |
| 周波数範囲 | 70MHz～24GHz/44GHz | 周波数範囲 | 70MHz～24GHz/44GHz |
| 局部発振器の精度 | 2ppm | ||
| 最大出力電力 | 10dBm | 最大入力電力 | -15dBm |
| ゲイン範囲 | 90dB | ゲイン範囲 | 75dB |
| ゲインステップ | 1dB | ゲインステップ | 1dB |
| 最大リアルタイム帯域幅 | 56MHz | 最大リアルタイム帯域幅 | 56MHz |
| 雑音指数 | 9dB | ||
パワー
| 電圧 | 220V |
| 現在 | 最大2A |
周囲
| 作業温度 | 0～50℃ |
| 最大高度 | 2000m |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 環境 | 屋内、屋外 |
| 物理的なサイズ | 41.1×43.8×10.4cm |
| 重量 ( SDR-LW 2972-24 ) | 6.73キロ |
| 重量 ( SDR-LW 2972-44 ) | 7.61キロ |
付属品
SDR-LW 2972-24/44 アクセサリには、電源コード 1 本、アダプター 1 本、無指向性アンテナ 4 本、HDMI ケーブル 1 本、標準キーボードとマウス 1 セット、モニター 1 台 (LCD モニターまたはタブレットのいずれかを選択) が含まれます。
| プリインストールされたソフトウェア環境 | Ubuntu、UHD、GNU ラジオ | |
| USRP 使用チュートリアル | ビデオ、マニュアル | |
| グヌラジオ デモケース | アナログ変調、デジタル変調、スペクトラムセンシング、シングルトーン信号送受信機、無線 | |
| SRSlteをベースとしたシンプルな4G-LTE基地局通信システム | ||
| ビデオ伝送システム | ||
| ADS-B 民間航空信号受信システム | ||
| その他の教育用コースウェア | 「コミュニケーションの原則」 | 通信ソース、アナログソース、デジタルソース実験 |
| チャネル モデル: AWGN 、フェージング チャネル実験 | ||
| アナログ変調方式：AM、DSB変復調実験 | ||
| 「モバイル通信」 | GMSK、8PSK変復調実験 | |
| "デジタル信号処理" | 離散時報の生成とその基本動作 | |
| 「ソフトウェアラジオ」 | デジタル直交ベースバンド信号の複素表現と直交復調の基本モデル | |
| 公式サイト応募動画 | ||
無料プリインストールソフトウェア
オプションの有料ソフトウェア
| モバイル通信方向 | 5G RF取得システム |
| 5Gアナログ基地局・端末システム | |
| 4Gアナログ基地局・端末システム | |
| MIMOシステム | |
| CDMA非同期通信 | |
| チャネル エミュレーション | |
| 戦術データリンクLink11シミュレーションシステム | |
| レーダーと検出 | アンチドローンシステム |
| ソフトウェアレーダー | |
| 信号伝送および分析システム | RF 記録再生システム |
| スペクトラム解析システム | |
| OFDM MIMO ビデオ伝送 | |
| 衛星通信 | GNSSシミュレーションシステム |
| コースウェア | 「コミュニケーションの原則」 |
| 「モバイル通信」 | |
| "デジタル信号処理" | |
| 「ソフトウェアラジオ」 | |
| 「レーダー原理」 |
LUOWAVE アプリストア:
「LUOWAVE App Store」はLUOWAVEのアプリケーションソフトプラットフォームです。プラットフォームには、Luowave 自身とサードパーティによって開発された多数のアプリケーション ソフトウェアがあり、ワイヤレス通信、レーダーと検出、ワイヤレス テストと測定、リモート センシングとナビゲーション、教育プラットフォームなどの分野が含まれます。プラットフォーム上のすべてのアプリケーション ソフトウェアは、Luowave ソフトウェア無線プラットフォームに基づいて開発されており、厳密なテスト手順と品質管理を実行して、ソフトウェアの安定性と信頼性を同時に保証します。Luowave アプリストアは、最新かつ最も最適化されたソフトウェアが継続的に更新されます。
ほとんどのソフトウェア ラジオ ユーザーは、このプラットフォームで必要なアプリケーションを検索して発見できるため、独自のソフトウェアを開発するために必要な時間と労力が不要になります。独自のアプリケーション ソフトウェアをこのプラットフォームに提供したい開発者を App に歓迎します。また、ソフトウェア開発段階で当社の新しいハードウェア技術を最大限に活用できるように支援します。
あPP店 アプリケーション インターフェイス
|
|
