| ブランド名: | Luowave |
| モデル番号: | SDR-LW 2974-24/44 |
| Moq: | 1個 |
| 価格: | USD |
| 配達時間: | 点の商品か30日 |
| 支払条件: | T/T |

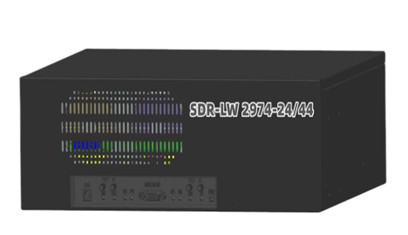

独立ソフトウェア無線機 SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 は、古典的な無線機器 SDR-LW 2974 に基づいて武漢 Luowave SDR によって開発された最新の製品です。送受信周波数は 24GHz / 44GHz に増加し、前者のすべての機能と利点を継承します。.
製品導入
SDR-LW 2974 - 24/44 は、オンボード プロセッサ、FPGA、および RF フロントエンドで構成されています。本製品はIntel i7プロセッサ、500GB SSD、16GBメモリを内蔵。10 MHz ～ 24 GHz/44 GHz の周波数範囲、最大 160 MHz の帯域幅。複数のオプションの高速インターフェイス (PCIe、ギガビット イーサネット、および 10 ギガビット イーサネット ポート) と、リソースが豊富でユーザーがプログラム可能な Kintex-7 FPGA があります。すべての USRP デバイスと同様に、このデバイスは、GNU Radio、Matlab、LabView などのほとんどのアプリケーションと SDR フレームワークをサポートするオープン ソースのクロスプラットフォーム UHD ドライバーを使用します。
典型的なアプリケーション シナリオ
新しい Luowave ミリ波シリーズ製品は、以下をサポートできます。5G FR2 アプリケーション。ベクトル信号の生成と解析;衛星通信アプリケーション;チャネル測定アプリケーション;コミュニケーション意識統合アプリ。
5G FR2 アプリケーション:
ベクトル信号の生成と解析:
衛星通信アプリケーション:
チャネル測定アプリケーション:
コミュニケーション知覚の統合アプリケーション:
主な特徴
| Linux RTOS を搭載した i7 プロセッサ | JTAG インターフェイス |
| PCIe Gen 2 x4 インターフェイス | |
| 500GB SSD、16GB RAM | 4 つの USB 3.0 ポート |
| 10MHz～6GHzの周波数範囲 | デュアル SPF+ ポート |
| チャネルごとに最大 160M の瞬間帯域幅 | 組み込みのザイリンクス Kintex-7 FPGA |
| 同時に 2 つの送信と 2 つの受信機をサポート | 外部クロック基準と PPS 時間基準をサポート |
| RFNoC FPGA 開発フレームワーク | GNU ラジオ、Matlab、LabView をサポート |
産業用コンピュータ
| プロセッサー | インテル I7 9700 |
| メモリカード | 16G |
| SFP | 10Gbps |
| PCIe ケーブル | PCIe Gen 2x4 |
| RJ45 | 1Gbps |
FPGA とベースバンド
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| ADC 分解能 | 14ビット |
| DAC分解能 | 16ビット |
| ADC サンプリング レート | 200M/秒 |
SDR-LW 2974 - 24/44 のデジタル プロセッシング コアとして、Xilinx Kintex-7 FPGA は、RF フロント エンド、ホスト インターフェイス、DDR3 メモリを含むすべての主要コンポーネントへの直接高速接続を提供します。デフォルトの FPGA は、デジタル ダウンコンバージョンとデジタル アップコンバージョン、周波数の微調整、その他の DSP 機能ブロック用にすべての UHD を提供します。ユーザーは、豊富な FPGA スペア スペースと USRP がサポートする開発フレームワークを使用して、独自の DSP 処理モジュールを開発および実装できます。
RF指数
| 伝染 ; 感染 | 受信 | ||
| チャンネル数 | 2 | チャンネル数 | 2 |
| 周波数範囲 | 10MHz～24GHz/44GHz | 周波数範囲 | 10MHz～24GHz/44GHz |
| 周波数ステップ | 1KHz以下 | 周波数ステップ | 1KHz以下 |
| 最大出力電力 | 10dBm | 最大入力電力 | -15dBm |
| ゲイン範囲 | 31.5dB | ゲイン範囲 | 37.5dB |
| ゲインステップ | 0.5dB | ゲインステップ | 0.5dB |
| 最大リアルタイム帯域幅 | 160MHz | 最大リアルタイム帯域幅 | 160MHz |
| 雑音指数 | 9dB | ||
力
| 電圧 | 220V |
| 現在 | 最大2A |
周囲
| 作業温度 | 0～50℃ |
| 最大高度 | 2000m |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 環境 | 屋内、屋外 |
構造サイズ
| 物理的なサイズ | 44×32.8×13.3cm |
| 重量 ( SDR-LW 2974-24 ) | 9.3kg |
| 重量 ( SDR -LW 2974-44 ) | 10.2キロ |
付属品
SDR-LW 2974-24/44 アクセサリには、電源コード 1 本、無指向性アンテナ 4 本、標準ネットワーク ケーブル 1 本、DP - HDMI ケーブル 1 本、SFP モジュール 1 本、USB データ ケーブル 1 本、標準キーボードとマウス 1 セット、モニター 1 台 ( LCD モニターまたはタブレット コンピューターのいずれか)。
無料プリインストールソフトウェア:
| プリインストールされたソフトウェア環境 | Ubuntu、UHD、GNU ラジオ | |
| USRP 使用チュートリアル | ビデオ、マニュアル | |
| グヌラジオ デモケース | アナログ変調、デジタル変調、スペクトラムセンシング、シングルトーン信号送受信機、無線 | |
| SRSlteをベースとしたシンプルな4G-LTE基地局通信システム | ||
| ビデオ伝送システム | ||
| ADS-B 民間航空信号受信システム | ||
| その他の教育用コースウェア | 「コミュニケーションの原則」 | 通信ソース、アナログソース、デジタルソース実験 |
| チャネル モデル: AWGN 、フェージング チャネル実験 | ||
| アナログ変調方式：AM、DSB変復調実験 | ||
| 「モバイルコミュニケーション」 | GMSK、8PSK変復調実験 | |
| "デジタル信号処理" | 離散時報の生成とその基本動作 | |
| 「ソフトウェアラジオ」 | デジタル直交ベースバンド信号の複素表現と直交復調の基本モデル | |
| 公式サイト応募動画 | ||
オプションの有料ソフトウェア:
| モバイル通信方向 | 5G RF取得システム |
| 5Gアナログ基地局・端末システム | |
| 4Gアナログ基地局・端末システム | |
| MIMOシステム | |
| CDMA非同期通信 | |
| チャネル エミュレーション | |
| 戦術データリンクLink11シミュレーションシステム | |
| レーダーと検出 | アンチドローンシステム |
| ソフトウェアレーダー | |
| 信号伝送および分析システム | RF 記録再生システム |
| スペクトラム解析システム | |
| OFDM MIMO ビデオ伝送 | |
| 衛星通信 | GNSSシミュレーションシステム |
| コースウェア | 「コミュニケーションの原則」 |
| 「モバイル通信」 | |
| "デジタル信号処理" | |
| 「ソフトウェアラジオ」 | |
| 「レーダー原理」 |
LUOWAVE アプリストア:
「LUOWAVE App Store」はLUOWAVEのアプリケーションソフトプラットフォームです。プラットフォームには、Luowave 自身とサードパーティによって開発された多数のアプリケーション ソフトウェアがあり、ワイヤレス通信、レーダーと検出、ワイヤレス テストと測定、リモート センシングとナビゲーション、教育プラットフォームなどの分野が含まれます。プラットフォーム上のすべてのアプリケーション ソフトウェアは、Luowave ソフトウェア無線プラットフォームに基づいて開発されており、厳密なテスト手順と品質管理を実行して、ソフトウェアの安定性と信頼性を同時に保証します。Luowave アプリストアは、最新かつ最も最適化されたソフトウェアが継続的に更新されます。
ほとんどのソフトウェア ラジオ ユーザーは、このプラットフォームで必要なアプリケーションを検索して発見できるため、独自のソフトウェアを開発するために必要な時間と労力が不要になります。独自のアプリケーション ソフトウェアをこのプラットフォームに提供したい開発者を App に歓迎します。また、ソフトウェア開発段階で当社の新しいハードウェア技術を最大限に活用できるように支援します。
アプリストア アプリケーション インターフェイス
|
|
