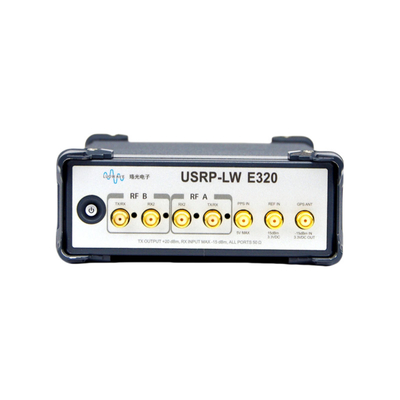

USRP-LW E320は,ストリーム処理,同期,統合の最適化されたアップグレードを組み込む,機能豊かな,高性能組み込みソフトウェア定義ラジオ (SDR) デバイスです.欠陥回復遠隔管理の機能も備えています
AD9361 RFトランシーバーを搭載し,70 MHzから6 GHzの周波数カバーと最大56 MHzの瞬間の帯域幅を備えた2×2 MIMO構成をサポートする.ベースバンドプロセッサは,Xilinx Zynq-7045 SoCを使用, FPGA加速と独立または協働して動作できるダブルコアARMCPUを統合しています.
USRP-LW E320は,カスタマイズ可能なLinuxシステムをサポートするオープンソースフレームワークに基づいており,特殊なアプリケーション要件に柔軟なソリューションを提供しています.システムにはUSRPハードウェアドライバー (UHD) とGNUラジオのような第三者の開発ツールがプリインストールされていますワイヤレス通信の研究,フィールドテスト,および埋め込みアプリケーションのための理想的なプラットフォームです.
独立操作能力
インテルコアi7プロセッサを搭載し,UbuntuやWindowsオペレーティングシステムをサポートするデバイスは,外部ホストコンピュータに依存せずに独立して動作できます.フィールド展開とモバイルアプリケーションに最適化.
高精度同期メカニズム
外部のクロック参照入力とPPSタイムリング参照入力をサポートし,高精度のマルチチャネルMIMOシステム同期のためのオプションのGPS規律振動器 (GPSDO) を搭載している.この機能は,分散型無線システムに特に適しています.
コンパクトな設計とリモート管理
コンパクトな形状:完全に閉ざされた3U標準高さのシャーシで,軽量な構造,低電力消費,スペース節約のデザインの利点が組み合わせられています.
リモート管理機能:リモートソフトウェア更新,リブート,工場リセットを有効にし,デバイス管理と保守を大幅に簡素化します.
開発とソフトウェアサポート
オープンソースのUSRPハードウェアドライバー (UHD) APIとRFネットワークオンチップ (RFNoC) FPGA開発フレームワークはソフトウェア開発を簡素化します.GNUラジオや MATLABなどのオープンソースツールとシームレスな統合SDR アプリケーションを迅速にプロトタイプし,信頼性をもって展開できます.
仕様
|
RFパラメータ |
電源 |
||
|
IIP3 (典型的なNF) |
-20 dBm |
DC 入力電圧電流 |
10-14 V,3 A |
|
最大出力 |
>10 dBm |
最大電力消費量 |
30W |
|
受信機のノイズ数 |
<8.5 dB |
サイズ |
|
|
変換モジュールのパラメータ |
サイズ |
173 x 106 x 45mm |
|
|
ADC サンプリング率 (最大) |
61.44 MSps |
労働環境 |
|
|
ADC 解析 |
12ビット |
動作温度範囲 |
0〜45°C |
|
DAC サンプリング率 |
61.44 MSps |
貯蔵温度範囲 |
-40〜85°C |
|
DACの決定 |
12ビット |
動作湿度範囲 |
10%~90% |
|
ホストPC 最大採取率 |
61.44MS/s |
貯蔵湿度範囲 |
5%~95% |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (モジュール) | USRP-LW B205 (ボード) |
| 画像 |
|
|
|
|
|
|
|
|
| 周波数範囲 | DC-6GHz | 3MHzから6GHz | 10MHzから6GHz | DC-6GHz | 70MHzから6GHz | |||
| RF データーボード | 2つの子板をサポートする | 組み込み2つの子板 (交換できない) | 組み込み2つの子板 (交換できない) | 支援する1つの子板 | サポートされていない | |||
| マックス 帯域幅 | それぞれ160MHz | それぞれ200MHz | それぞれ100MHz |
8ビット幅:80MHz 16ビット幅:25MHz |
各 56MHz | |||
| チャンネルNO | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC:ADS62P48 DAC:AD9146 |
ADC:AD9695B DACs:DAC37J82 |
AD9371
|
ADCs:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGAモデル | "Xilinx Kintex-7 XC7K410T"は | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | シリンクス スパルタン XC3SD3400A | Xilinx Zynq 7020 SoC FPGA について | Xilinx スパルタン6 XC6SLX150 | Xilinx XC7AT200 | Xilinx アルティックス 7 |
| データインターフェース | ギグ ポート10GbEポート
PCIE x4
|
ギグ ポート10GbEポート
QSFP ((2*10G)
A-USBで
マイクロアメリカ
|
ギグ ポート10GbEポート
A-USB マイクロUSB
|
ギガビットイーサネットポート | イーサネットポート,USB20 | USB3で0 | ||
| サイズ (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 単位価格 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
