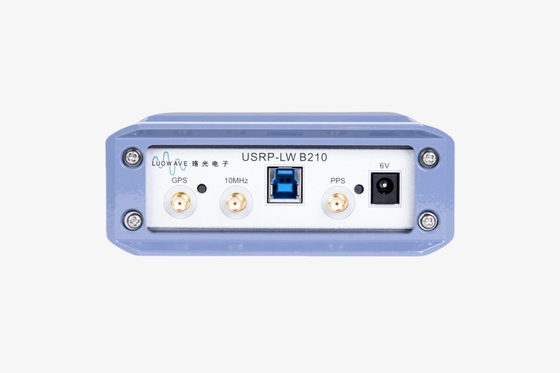

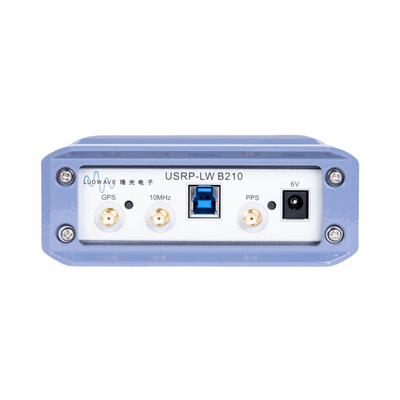

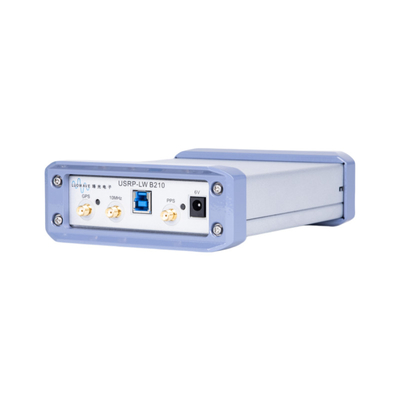

ソフトウェア定義ラジオ,USRP-LW B210,ETTUS USRP B210と互換性

製品概要

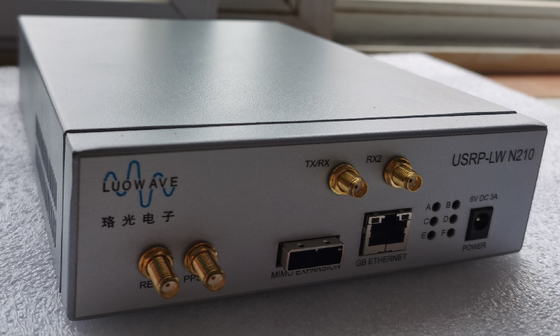

USRP-LW N210は,高帯域幅,高動的範囲の処理能力を提供します.USRP-LWN210は,この種の急速な開発を必要とする要求の高い通信アプリケーション用に設計されています.製品アーキテクチャには,Xilinx® Spartan® 3A-DSP 3400 FPGA,100 MS/s のダブルADC,400 MS/s デュアルDACとギガビットイーサネット接続,ホストプロセッサからデータストリームUSRP N210は,DCから6GHzまで,拡張ポートが複数の接続を可能にします.USRP-LWN210 シリーズデバイスは,MIMO 構成で同期され,使用されます.USRP-LWN210はホストアプリケーションから50MS/sまでストリーミングすることができます.ユーザーはFPGAファブリック,またはオンボード32ビットRISCソフトコアにカスタム機能を実装することができます.FPGAはまた,送信と受信の両方向で100MS/sまで処理する可能性を提示FPGAファームウェアはGigabit Ethernetインターフェイスで再起動できます

についてUSRP-LWN210は,USRP N200の拡張バージョンで,より大きなFPGAが含まれています. これにより,ユーザーは追加の機能をFPGAに移動することができます.両方向で最大処理能力を最大100MS/sまで増加させ,処理遅延の潜在的改善を提供します..

主要な特徴:

1最大送信速度:50MS/s

2ギガビットイーサネット接続

3. MIMOケーブル接続はUSRP-LW N210ごとに1つのトランシーバーリンクのみに基づいており,MIMO構造は2つ以上のUSRP-LW N210によって構築されなければならない.

4機内FPGA処理

5.FPGA:Xilinx スパルタン XC3SD3400A

6. ADCs:14ビット- 100 MS/s

7DAC: 16ビット - 400 MS/s

8外部 5 MHz または 10 MHz の参照 時計をロックする能力

9選択可能な内部GPSサーボクロック USRP-LW N210 GPSDO

詳細な性能:

モジュラ式設計により,USRP-LW N210はDCから6GHzまで動作し,拡張ポートにより,複数のUSRP-LW N210シリーズデバイスをMIMO構成で同期して使用できます.任意のGPSDOモジュールは,USRP-LW N210参照クロックを0以内まで規律するためにも使用できます.グローバルGPS標準の0.01ppm.USRP-LW N210はホストアプリケーションから50MS/sまでストリーミングすることができます.ユーザーはFPGAファブリックにカスタム機能を実装できます.または 32 ビット RISC ソフトコアUSRP-LW N210は,追加の論理,メモリおよびDSPリソースを必要とするアプリケーションのために,USRP-LW N200よりも大きなFPGAを提供します.FPGAはまた,送信と受信の両方向で100MS/sまで処理する可能性を提示FPGAファームウェアはGigabit Ethernetインターフェイスで再起動できます

技術パラメータ:

この機器には以下のものがある.

1USRP-LW N210

2. 2 SMA・バルチードケーブル

3. 1 ギガビット イーサネットケーブル
