| ブランド名: | Luowave |
| モデル番号: | UBX-LW 160MHZ |
| Moq: | 1部分 |
| 価格: | USD |
| 配達時間: | 点の商品か30日 |
| 支払条件: | T/T |

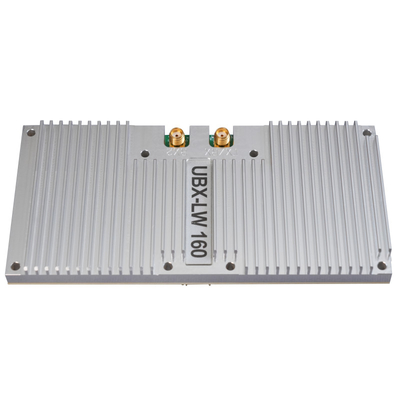

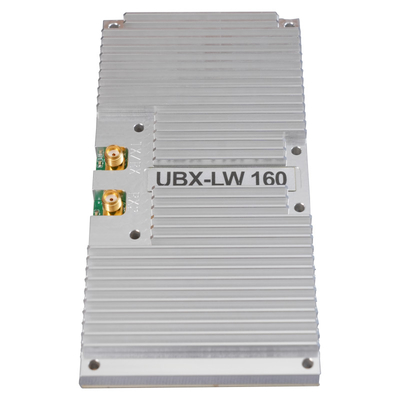

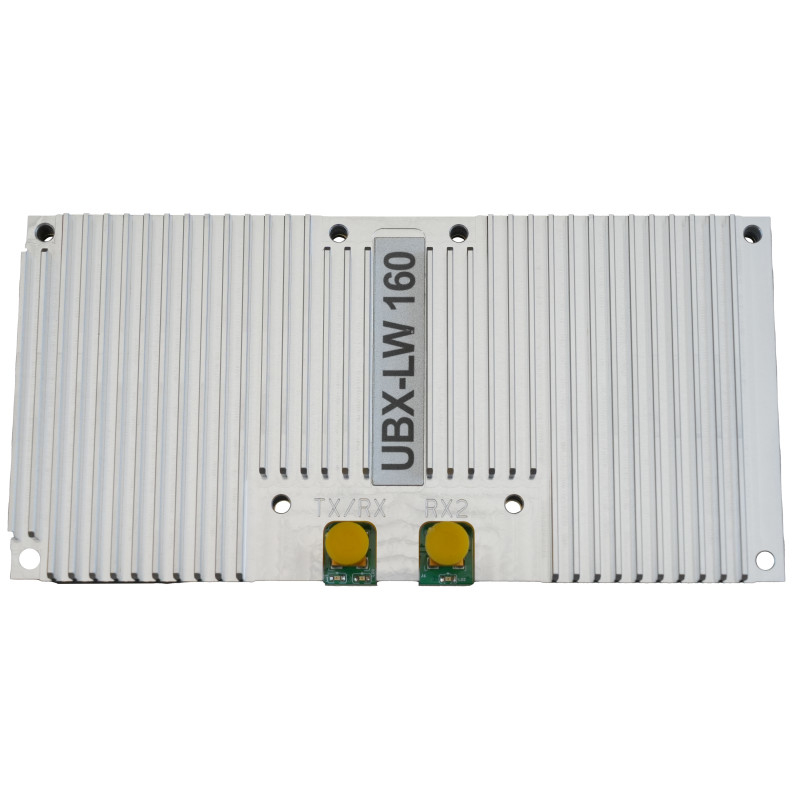

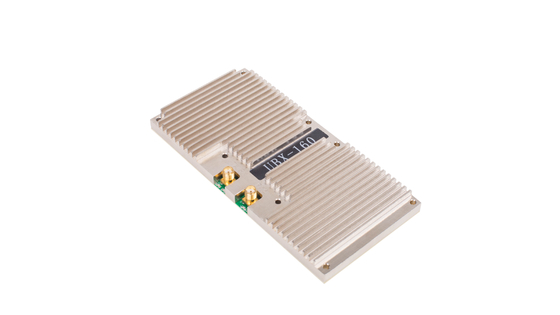

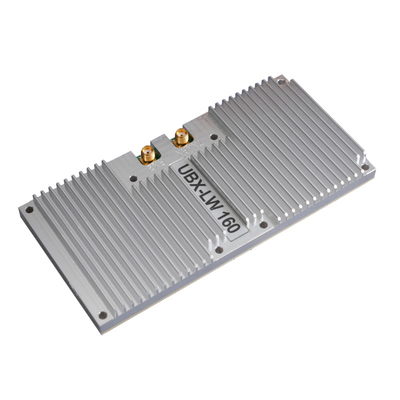

USRP ダザーボード UBX-LW 160MHZ
UBX 160ダザーボードは,フルデュプレックスブロードバンドトランシーバーで,10MHzから6GHzまでの周波数をカバーし,瞬間の帯域幅は最大160MHz*です.複数のUBX子板の一貫性のある相一致操作により,ユーザはMIMOと方向探知アプリケーションを探索することができる.UBX 160娘板は,他のUSRP娘板と互換的に動作し,USRP Xシリーズデバイスと互換性があります.
主要な特徴:
1周波数カバー: 10 MHz - 6 GHz
2帯域幅は: 160 MHz
3独立して動作するフルデュプレックス TX と RX 周波数
4. 支持相同期または校正
機能説明:
UBX-LWは,多チャネルMIMOおよび方向探知アプリケーションにおけるコアレンスの相準化のために,ほとんどの周波数セグメントをカバーする高性能RFを提供するフル・デュプレックストランシーバーである.バンド幅の調節範囲は,最も一般的な周波数帯をすべてカバーする理想的なアプリケーションにUBX-LWを作ります高周波,非常に高周波,携帯電話,レーダー,WiFiを網羅し, 関心のある帯域全体を監視するために使用できますUBX-LWは,既存のアプリケーションにシームレスな統合のために,既存のUSRP-LW子板と交互に動作します.
追加情報が必要な場合は,私に連絡することを躊躇しないでください.
WhatsApp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/
UBX-LW 160Mの試験
試験環境の説明:研究開発会社の機器が試験に使用され,モデルはZVLです.試験機器はUSRP-LW X310とUBX-LW 160Mです.2つのデバイスは,直接無線周波数ケーブルで接続されています試験環境図:
オープンループの送信機試験接続図
閉ループの自発的受信試験接続図:
GNU RADIO COMPANION をベースとしたオープンループおよび閉鎖ループテストデータ: 1.キャリア抑制と画像拒絶テスト:中央周波数10MHz,ベースバンド信号周波数10kHz,GAIN 9dB
中央周波数10MHz 最大増幅でグラフィック出力
2キャリア抑制と画像拒絶テスト:中央周波数100MHz,ベースバンド信号周波数10kHz,GAIN9dB
中央周波数100MHz 最大増幅でグラフィック出力
中央周波数100MHz,閉ループトランシーバーテストスペクトルとタイムドメイングラフィック
3キャリア抑制と画像拒絶テスト:中央周波数400MHz,ベースバンド信号周波数10kHz,GAIN9dB
中央周波数400MHz 最大増幅でグラフィック出力
中央周波数400 MHz,閉ループトランシーバーのテストスペクトルとタイムドメイングラフィック
4キャリア抑制とミラー抑制試験:中央周波数800MHz,ベースバンド信号周波数10kHz,GAIN9dB
中央周波数800MHz 最大増幅でグラフィック出力
中央周波数800MHz,閉ループトランシーバーテストスペクトルとタイムドメイングラフィック
5キャリア抑制と画像拒絶テスト:中央周波数2.4GHz,ベースバンド信号周波数10kHz,GAIN9dB
中央周波数2.4GHz 最大増幅でグラフィック出力
中央周波数2.4GHz,閉ループトランシーバーテストスペクトルとタイムドメイングラフィック
6段階騒音測定:中央周波数1GHz
追加情報が必要な場合は,私に連絡することを躊躇しないでください.
WhatsApp/skype: +8618062514745 Web:https://www.luowave.com/en/
