ミリメートル波システム
Created with Pixso. 天文学および遠隔測定のための15W TDDミリメートル波のシステム・モジュール

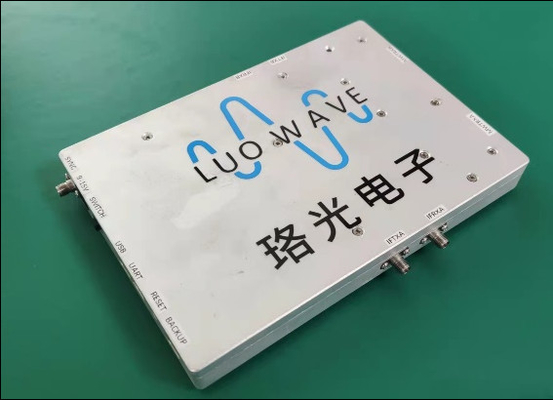

天文学および遠隔測定のための15W TDDミリメートル波のシステム・モジュール

ブランド名: Luowave
モデル番号: ミリメートル波モジュール
Moq: 1部分
価格: USD
配達時間: 点の商品か30日
支払条件: T/T
詳細情報
起源の場所:
中国
パッケージの詳細:
紙箱\紙の箱
供給の能力:
1部分
ハイライト:

15W TDDミリメートル波モジュール

,

15W TDDミリメートル波システム

,

TDDミリメートル波システム

製品説明

ミリメートル波モジュール

製品の機能

ミリメートル波にコミュニケーション、レーダー、遠隔測定、天文学および他の分野で広い応用範囲がある。5G構造が5Gの次の段階の主要な技術にR16版の氷結と最高潮、人々次第に焦点を合わせているであると同時に。その中、5Gのキラーとして知られているミリメートル波の技術を含んで。

副6バンドの資源の割振りの緊張と比較されて、mmWaveは400MHzか800MHzまで容易に100MHzの上の帯域幅資源を、割振ることができる。そのような豊富な頻度帯域幅資源に基づいて、mmWave 5Gの無線伝達速度は数回までに容易に副6G超過できる。

専門の無線設備の製造業および適用技術のサービス・プロバイダとして、Luoguangの電子工学は副6Gのさまざまな必要性を満たすために一連のSDRプロダクトを解放した。MWM39はミリメートル波分野の必要性を満たすルオの光電子工学の新開発モジュールで、37-40GHzを覆うことができる。このモジュールはUSRPプロダクトと使用するまたはとだけことができる。



表示器およびインターフェイス

プロジェクト 索引 注目
RFの動作周波数 37-40GHz
操作の頻度が中間周波数なら 3.1-4.2GHz
二重モード TDD
インバーター チャネルの数 2

チャネルを送信しなさい
中間周波数頻度の最高の入力パワー 5 dBm
伝達可変的な頻度挿入損失 8 dB 典型的な価値
ダイナミック レンジを得なさい 35 dB
放出にせの抑制 50dB

チャネルを受け取りなさい
最高力を受け取る 3 dBm
可変的な頻度挿入損失を受け取りなさい 10 dB 典型的な価値
ダイナミック レンジを得なさい 20dB
ミラーの抑制を受け取りなさい 35dB
段階の騒音

-77dBc/Hz@1KHz

-85dBc/Hz@10KHz

-85dBc/Hz@100KHz

-108dBc/Hz@1MHz

39GHz
RFインターフェイス 2.92mm-F
中間周波数インターフェイス SMA-F
制御インタフェース UART
電圧 12V 9~15V
パワー消費量 <15w>
サイズ 185*130*20mm コネクターは含んでいなかった






MWM39は作り付けの高性能頻度源のPCでそれぞれ制御することができる。





モジュールのブロック ダイヤグラム

天文学および遠隔測定のための15W TDDミリメートル波のシステム・モジュール 0



天文学および遠隔測定のための15W TDDミリメートル波のシステム・モジュール 1






ソフトウェア




モジュールはシリアル ポートを使用してホスト コンピューターと伝達し合う。ホスト コンピューターによって使用されるソフトウェアは作動しやすいモジュールを制御すること容易大蛇によって書かれ。ホスト コンピューターのWindowsおよびLinuxシステムをソフトウェア サポート。

天文学および遠隔測定のための15W TDDミリメートル波のシステム・モジュール 2
