Luowaveミリメートル波システム5G無線コミュニケーション

5Gミリ波通信

ミリメートルのウェーブ バンドは商業高容量の消費者無線通信システムの最前線に、無線コミュニケーションの新しい時代である。ミリメートル波装置の高い費用が原因で、それらは軍隊で前に主に使用された。但し、高速広帯域無線コミュニケーションの急速な開発と、自動車助けられた運転、保証点検、医学のテストし、他の適用分野のミリメートル波はまた一般市民分野で広く調査され、近年加えられた。

現在、6つのGHzの下の金コミュニケーション周波数帯域は真剣にコミュニケーション工業の開発を制限するずっと広く連続的なスペクトルを得て困難である。それに対して、ミリメートルのウェーブ バンドにまだ多数の可能性としては十分に利用されていないスペクトル資源がある。いろいろなミリメートル波の装置、破片および塗布は最高潮である。マイクロウェーブ バンドに関連して、ミリメートル波に自身の特徴がある。まず、ミリメートル波に効果的に装置およびシステムのサイズを減らすことができるより短い作動の波長がある、;2番目に、ミリメートル波に豊富なスペクトル資源があり、未来のultra-high-speedコミュニケーションの必要性を満たすことができる。

この解決はUSRP装置にミリメートル波の無線通信を実行するために基づいている。機構は200MHzの最高信号の帯域幅の2 USRP-LW N321および2 MWM39s、また標準的な利益ホーン アンテナが含まれている

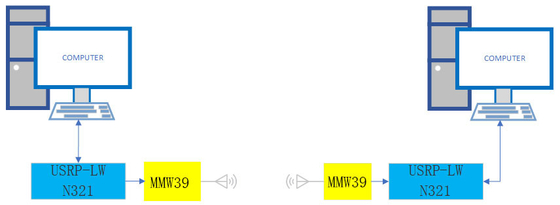

システム構造は次の通りある:

機構はベースバンドの信号処理のためにソフトウェア定義されたラジオからのソフトウェアそしてハードウェアを使用する。コンピュータでは、ベースバンドの信号処理は開いた源GNUのラジオを使用して、か商業LabView、Matlabおよび他のソフトウェア行うことができる。

送信機の端に、コンピュータのソフトウェアはソース コーディング、チャンネル・コーディング、調節によって調整されたベースバンドの波形データを発生させるためにデータを送信し次にUSRP-LW N321へのSFPの港を通して、USRP-LW N321はアナログのベースバンドの波形信号にデジタル ベースバンドの波形を変え、同軸線路MWM39を通して最終的に送信する;MWM39モジュールは39Gにアナログ信号を変え、アンテナを通して送信する。

受電端に、MWM39はアンテナで39G mmWave信号を受け取り、downconvertsはSFPの港を通してコンピュータに送信されるデジタル ベースバンドの波形にUSRP-LW N321に同軸線路に送信される補助的な6GHz信号への信号、USRP-LW N321入力アナログのベースバンドの波形集められコンピュータはおよび受け取られたデータ ベースバンドの波形の他の処理合わせたり、復調したり、解読する。
