| ブランド名: | Luowave |
| モデル番号: | N321 |
| Moq: | 1部分 |
| 価格: | USD |
| 配達時間: | 点の商品か30日 |
| 支払条件: | T/T |

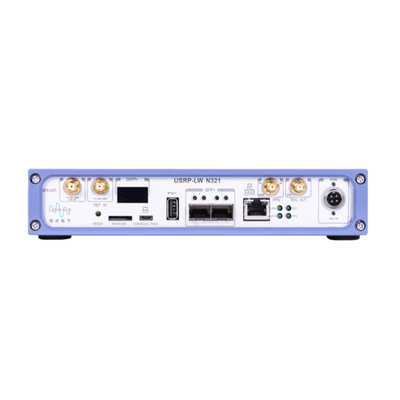

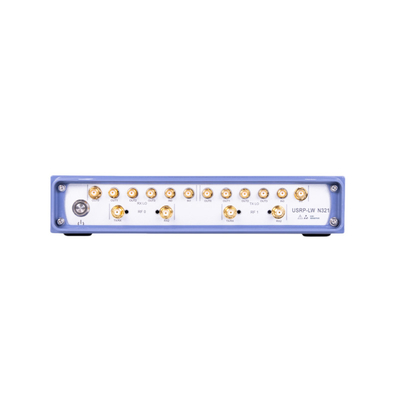

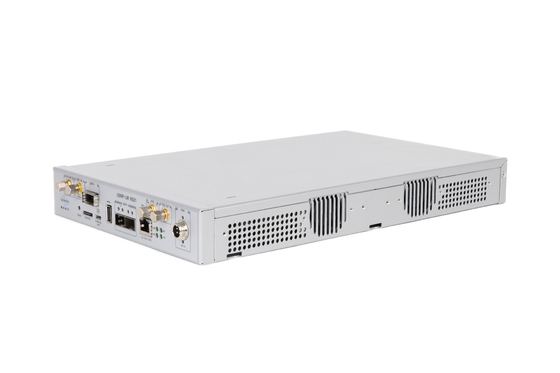

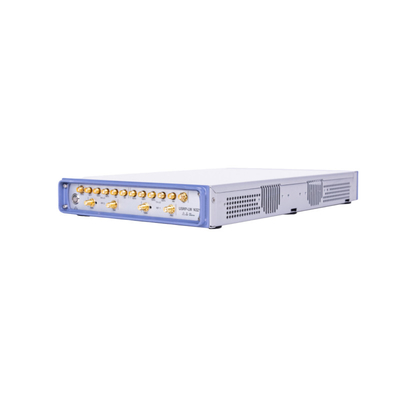

ユニバーサル・ソフトウェア・ラジオ・ペリファリ,USRP-LW N321,ETTUS USRP N321と互換性
製品概要
USRP-LW N321は,ネットワークソフトウェアで定義された無線で,大規模および分散型無線システムでの展開のために信頼性と障害耐性を提供します.これは,RXとTXチャンネルを2つ提供するために,ユニークなRFデザインを使用する高性能SDRです.各チャンネルは200MHzまでの瞬間の帯域幅を提供し,3MHzから6GHzの拡張周波数範囲をカバーできます.ベースバンドプロセッサは,Xilinx Zynq-7100 SoCを使用して,リアルタイムで大きなユーザプログラム可能な FPGA を提供します,低レイテンシー処理,および独立した動作のためのダブルコアARMCPU. 2つのSPF+ポートと1つのQSFP+ポートを有し,1 GbE,10 GbEおよびAuroraインターフェースをサポートする.そして,ホストPCやFPGAコプロセッサに高スループットIQをストリーミングすることができます柔軟な同期アーキテクチャは10MHzクロック参照,PPS時間参照,外部TXおよびRXLO入力およびGPSDOをサポートし,相一致MIMOテストプラットフォームを実現することができます.USRP-LW N321は,サポートされる周波数が450MHz以上の任意のTXとRXLOをインポートする能力があります.また,様々な先端の無線研究テーマに適した大規模な相一致MIMOテストプラットフォームを構築する方法を提供しています.USRP-LW N321 は,STAR 構成の TX および RX LO を他の複数の USRP-LW N321 デバイスにエクスポートすることができます.USRP-LW N321は,ネットワーク上の複数のデバイスの制御と管理を簡素化するために UHDの最新のソフトウェア開発を利用し,デバッグ,ソフトウェアの更新, 再起動,工場状態に戻し,システムの動作状況を監視する.
主要な特徴
技術指数:
|
パラメータカテゴリ |
数値値 |
ユニット |
パラメータカテゴリ |
数値値 |
ユニット |
|
接待 |
打ち上げ |
||||
|
チャンネル数 |
2 |
- |
チャンネル数 |
2 |
- |
|
増幅範囲 |
-16 ~ 34 |
dB |
増幅範囲 |
-30 ~ 25 |
dB |
|
増幅する |
1 |
dB |
増幅する |
1 |
dB |
|
最大入力電源 |
-15歳 |
dBm |
最大入力電源 |
-15歳 |
dBm |
|
フィルターバンク |
450 ~ 760 |
メガHz |
フィルターバンク |
450 ~ 650 |
メガHz |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 年 |
1350 ~ 1900 年 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
外部ローカルオシレーター周波数範囲を入力することができます |
0.45 ~ 6 |
ゲルハーツ |
外部ローカルオシレーター周波数範囲を入力することができます |
0.45 ~ 6 |
ゲルハーツ |
|
調整時間 |
245 |
私達 |
調整時間 |
245 |
私達 |
|
TX/RX 切り替え時間 |
750 |
私達 |
TX/RX 切り替え時間 |
750 |
私達 |
|
変換とクロック性能 |
パワー |
||||
|
サンプリング率 |
200,245.76,250 |
MS/s |
DC電圧入力 |
12,7 |
V,A |
|
ADCの解像度 |
14 |
ビット |
電力消費 |
60 ~ 80 |
W |
|
DACの解像度 |
16 |
ビット |
物理的特性 |
||
|
|
|
|
サイズ |
380×220×45 |
mm |
|
GPSDO周波数安定がロックされていない |
0.1 |
ppm |
体重 |
3.4 |
体重 |
|
GPSDO PPS は UTC 精度に対して |
<8 |
ns |
運用環境の要件 |
||
|
GPSDOの遅延安定性 |
<+/−50 |
私達 |
安定した動作範囲 |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
時間 |
||||
|
|
|
||||
|
25 |
°C |
貯蔵温度範囲 |
-40 ~ 70 |
°C |
|
追加情報が必要な場合は,私に連絡することを躊躇しないでください.
WhatsApp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/
|
|
