| ブランド名: | Luowave |
| モデル番号: | USRP-LW N210 |
| 価格: | $3,975.00 |

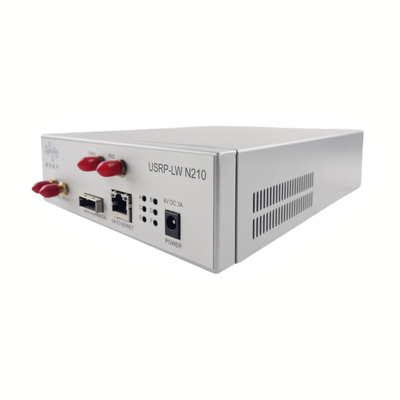

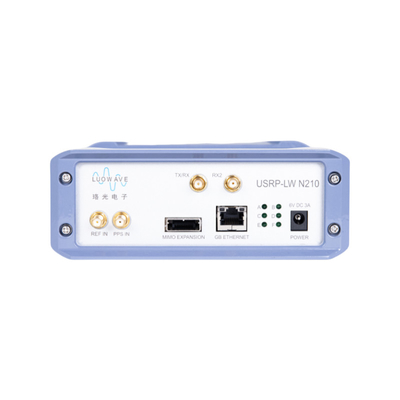

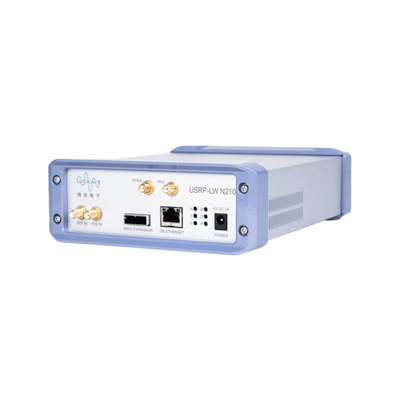

USRP-LW N210シリーズは,高い帯域幅と幅広いダイナミックレンジ処理能力を備えており,特に要求の高い通信アプリケーションのために設計されています.Xilinx Spartan3A-DSP3400 FPGA を搭載している., 2 つのチャンネル ADC (100 MSPS), 2 つのチャンネル DAC (400 MSPS), Gigabit Ethernet によるデータ送信. DC から 6 GHz の周波数範囲をカバーする.モジュラーデザインは,拡張ポートを通じて複数のユニットの同期をサポートし,MIMOシステムを形成します.GPDSO オプション モジュールは,複数のデバイスで ±0.01ppmの精度で GPS参照クロックを提供します.ホストに最大50MHzのRF帯域幅を提供できます.デバイスは,ユーザがFPGAまたは32ビットRISCソフトコアにカスタム機能を実装できるようにします.機能豊富なFPGAファームウェアは,最大100MHzのRF信号 (アップリンクとダウンリンク) を処理し,ギガビットイーサネット経由で更新をサポートします.
支援された開発ツール
GNUラジオ
MATLAB
UHD
ラボビュー
仕様
| DC電圧入力 | 6V | 単面帯ミラーリング/LO拒絶 (WBX-LWと組み合わせるとき) | -35/50dBc |
| 流動 | 1.3A | @1kHz 段階ノイズ (1GHz) | -96 dBc/Hz |
| 現在の (WBX子会社) | 2.3A | @10kHz 段階ノイズ (1GHz) | -103 dBc/Hz |
| ADC 最大採取率 | 250MSps | @100kHz 段階ノイズ (1GHz) | -110 dBc/Hz |
| ADC 解析 | 14ビット | 出力 | 15dBm |
| ADC SFDR | 87dBc | IIP3 | 0dBm |
| DAC サンプリング率 | 400 MSps | 騒音数 | 5dB |
| DACの決定 | 16ビット | 動作温度 | 0〜55°C |
| DAC SFDR | 80dBc | サイズ | 22.5*16.5*6.2CM |
| ホストとの最大トランスファーレート (8b/16b) | 50/25 MSps | 体重 | 1.4Kg |
| ローカルオシレーター精度 | 2.5ppm |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (プラス) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (モジュール) | USRP-LW B205 (ボード) |
| 画像 |
|
|
|
|
|
|
|
|
| 周波数範囲 | DC-6GHz | 3MHzから6GHz | 10MHzから6GHz | DC-6GHz | 70MHzから6GHz | |||
| RF データーボード | 2つの子板をサポートする | 組み込み2つの子板 (交換できない) | 組み込み2つの子板 (交換できない) | 支援する1つの子板 | サポートされていない | |||
| マックス 帯域幅 | それぞれ160MHz | それぞれ200MHz | それぞれ100MHz |
8ビット幅:各80MHz 16ビット幅:各25MHz |
各 56MHz | |||
| チャンネルNO | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC:ADS62P48
DAC:AD9146 |
ADC:AD9695B
DACs:DAC37J82 |
AD9371
|
ADCs:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGAモデル | "Xilinx Kintex-7 XC7K410T"は | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | シリンクス スパルタン XC3SD3400A | Xilinx Zynq 7020 SoC FPGA について | Xilinx スパルタン6 XC6SLX150 | Xilinx XC7AT200 | Xilinx アルティックス 7 |
| データインターフェース | ギグ ポート10GbEポート
PCIE x4
|
ギグ ポート10GbEポート
QSFP ((2*10G)
A-USBで
マイクロアメリカ
|
ギグ ポート10GbEポート
A-USB マイクロUSB
|
ギガビットイーサネットポート | イーサネットポート,USB20 | USB3で0 | ||
| サイズ (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 単位価格 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
